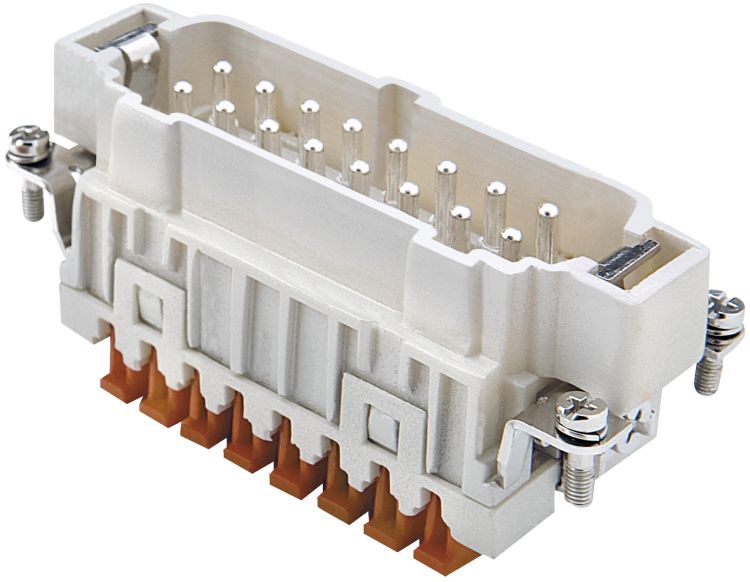

ILME 16P Squich-Einsatz, männlich

ILME hat die Steckanschluss-Serie CHS aus Quetschsteckern entwickelt, um die Verbindung von elektrischen Anschlüssen zu optimieren. Die Serie zeichnet sich durch eine einfache Montage aus - ganz gleich ob an einer Werkbank oder unterwegs. Die CSH-Serie ist mit seinem Käfigzugfederanschluss und den Verriegelungselementen die konsequente Weiterentwicklung der CSE-Serie, die mit konventionellen Käfigzugfederanschlüssen ausgestattet ist. Die CSH-Serie bietet die folgenden Vorteile.
Einfaches Anschließen ohne Werkzeuge, eindeutige Zeitersparnis im Vergleich zu herkömmlichen Schraub- oder Käfigzugfederanschlüssen, schnelle optische Unterscheidung der Leiterkontakte (noch nicht befestigt), Anschluss der Leiter an 2,5 mm² mit oder ohne Aderendhülse, hohe Vibrationsresistenz, bereits verkabelt.
Jeder Kontaktkammer ist ein Verriegelungselement zugeordnet. Wenn die Verriegelungstaste gedrückt wird, wird die dazugehörige Käfigzugfederklemme geschlossen und es entsteht eine zuverlässige Leiterverbindung. Die Verriegelungselement heben sich farblich gegen den Anschlusskörper ab und sind bei Lieferung nicht nach unten gedrückt. Nach Betätigung eines Verriegelungselements wird dieses komplett in den Korpus des Kontakteinsatzes integriert.
Die Steckverbinder der CSH-Serie (Quetschverbinder) bieten also eine einfache, schnelle und hochwertige Verbindung. Falls ein Leiter wieder gelöst werden soll, können die Verriegelungselemente mit der Hilfe eines normalen Schraubendrehers (0,5 mm x 3,5 mm) ganz einfach erneut gelöst werden. Dafür muss der Schraubendreher in die Öffnung der Verriegelungstaste eingeführt und leicht nach unten gedrückt werden - schon springen die Taste und die Käfigzugfederklemme nach oben in die geöffnete Position.
Die CSH-Verbindungsstücke sind für verschiedene Anwendungsbereich in einem Temperaturbereich von -40°C bis +125°C geeignet.Technische Daten:

Nennstrom (A):	16 A
Stifte:	16
Drahtverbindung:	0.14 mm²
Maximale Drahtabmessung:	2.5 mm²
Maximale Drahtabmessung AWG:	26 AWG
Länge (mm):	84 mm
Höhe (mm):	35 mm
Breite (mm):	34 mm
Gewicht:	0.103 kg
IP-Schutzart:	IP20 (indoor use only)
Farbe:	Gray
PE-Klemme Abisolierlänge:	7 mm
PE-Drahtquerschnitt:	2.5 mm²
Anzugsdrehmoment für PE-Anschluss:	1.2 nm
Eigenschaften gemäß EN 61984:	690 V 6 kV 2
Isolierwiderstand:	10 GΩ
Kontaktwiderstand:	3 Nennspannung nach UL/CSA:600 V
Entflammbarkeitsklasse UL 94:	V-0
Leiter Abisolierlänge:	7 mm
Pin-Verbindung:	Screwless squich
Lieferantentyp Nummer:	CSHM 16
Verriegelungsvorrichtung:	Screw
Kontakttyp:	Silver plated
Minimale Betriebstemperatur:	-40 °C
Maximale Betriebstemperatur:	125 °C
