LXD 340 – Das modulare Traversensystem von Naxpro-Truss im Überblick

Die LXD 340 ist die neue 4-Punkt-Traverse von Naxpro-Truss – entwickelt für Setups, in denen Belastbarkeit und Flexibilität gleichermaßen zählen. Ob LED-Wall, Prerigg, Touring oder Festinstallation: Mit modularen Anschlagpunkten und werkzeugloser Montage setzt Du Deine Konstruktion schnell und sicher in Szene.

Bei LTT bekommst Du das komplette LXD 340 System aus einer Hand – vom Pickpoint über den Loadpoint bis zum flexiblen Loadpoint Flex. Als Hersteller mit eigener Fertigung in Deutschland und über 25 Jahren Erfahrung liefern wir Dir hochwertige Markenprodukte für die professionelle Anwendung.

Ein System. Unzählige Möglichkeiten – so lautet die Idee hinter der LXD 340.

Was ist die LXD 340? Grundlagen der 4-Punkt-Traverse

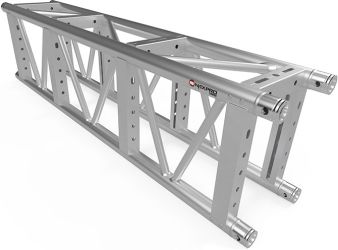

Die LXD 340 ist eine 4-Punkt-Traverse aus dem Hause Naxpro-Truss, die als modulares Rigging-System für den professionellen Veranstaltungs- und Messebau konzipiert wurde. Anders als klassische Vierpunkt-Traversen liegt der Fokus der LXD 340 auf variablen Befestigungspunkten: Über austauschbare Anschlagpunkte – Pickpoint, Loadpoint und Loadpoint Flex – lässt sich die Lastaufnahme exakt an Dein Projekt anpassen.

Abgrenzung zu anderen Traversen

Eine reine 4-Punkt-Traverse wie die XD 340 ist auf große freie Spannweiten und statische Konstruktionen ausgelegt. Die LXD 340 ergänzt dieses Prinzip um ein durchdachtes Anschlagpunkt-System, mit dem Du Lasten flexibel dort einleitest, wo Du sie brauchst.

Der Begriff „modular“ bedeutet bei der LXD 340: Du kombinierst Traversenelemente mit verschiedenen Loadpoints, ohne für jede Situation ein komplett neues Bauteil kaufen zu müssen. Das reduziert Lagerhaltung, spart Transportvolumen und macht das System besonders für Verleiher, Eventagenturen und Touring-Crews attraktiv.

Als Aluminium-Traverse verbindet die LXD 340 geringes Gewicht mit hoher Tragfähigkeit – ein zentrales Kriterium für alle, die im professionellen Rigging schnell und sicher arbeiten müssen.

Anschlagpunkte im Detail: Pickpoint, Loadpoint & Loadpoint Flex

Der Kern der LXD 340 sind ihre modularen Anschlagpunkte. Jeder Anschlagpunkt erfüllt eine eigene Aufgabe in Deiner Rigging-Konstruktion und verteilt die Lasten kontrolliert auf die Traverse.

LXD 340 Pickpoint

Der Pickpoint ermöglicht durch seine drei Anschlagpunkte eine optimale Lastverteilung an der Traverse. Mit einer Tragfähigkeit von bis zu 2.000 kg (WLL) bzw. 1.000 kg (WLL DGUV) ist er der leistungsstärkste Anschlagpunkt im LXD 340 System – ideal für anspruchsvolle Hebepunkte, an denen mehrere Motoren oder schwere Lasten aufgenommen werden.

LXD 340 Loadpoint

Der Loadpoint bietet einen stabilen, kompakten Fixpunkt zur punktuellen Lastaufnahme. Mit 1.250 kg (WLL) und 625 kg (WLL DGUV) eignet er sich perfekt für definierte Einzellasten im Eventbereich, etwa zum Anhängen von Traversenzügen oder Equipment.

LXD 340 Loadpoint Flex

Der Loadpoint Flex ist vertikal verstellbar und passt sich präzise an unterschiedliche Rigging-Situationen an. Seine Werte liegen bei 725 kg (WLL) und 350 kg (WLL DGUV) – die richtige Wahl, wenn Du Höhen ausgleichen oder flexible Setups realisieren willst.

Alle drei Anschlagpunkte sind in Aluminium und schwarz erhältlich, sodass sich Deine Konstruktion optisch dezent in Bühnenbilder einfügt. Durch die Kombination der Anschlagpunkte holst Du aus einer einzigen LXD 340 Traverse ganz unterschiedliche Lastszenarien heraus.

Technische Daten & Tragfähigkeit (WLL / WLL DGUV) der LXD 340

Für Profis, Statiker und Planungsbüros sind konkrete technische Merkmale das wichtigste Kaufkriterium. Deshalb findest Du hier die zentralen Werte der LXD 340 auf einen Blick.

Tragfähigkeit der Anschlagpunkte

• Pickpoint: WLL 2.000 kg / WLL DGUV 1.000 kg
• Loadpoint: WLL 1.250 kg / WLL DGUV 625 kg
• Loadpoint Flex: WLL 725 kg / WLL DGUV 350 kg

Was WLL und WLL DGUV bedeuten

Die WLL (Working Load Limit) gibt die zulässige Arbeitslast unter idealen Bedingungen an. Die WLL DGUV berücksichtigt zusätzlich die verschärften Anforderungen der DGUV Vorschrift 17 (vormals BGV C1) für Veranstaltungs- und Produktionsstätten und liegt daher bewusst niedriger. Für gewerbliche Anwender in Deutschland ist die WLL DGUV der maßgebliche Wert.

Konstruktion und Material

Naxpro-Truss fertigt seine Aluminium-Traversen aus der bewährten Legierung EN-AW 6082 T6. Die LXD 340 nutzt das Konstruktionsprinzip der 340er-Baureihe mit einem kompakten Querschnitt und robusten Tragrohren – für hohe Stabilität bei geringem Gewicht. Farbvarianten stehen in Aluminium natur und schwarz zur Verfügung. Zu jedem Artikel erhältst Du Artikel-Nr., EAN und MPN, sodass Du für Ausschreibungen und Nachbestellungen eindeutige Referenzen hast.

Normen, Statik & Sicherheit: DGUV Vorschrift 17, EN 1090 & TÜV SÜD

Wer Traversen gewerblich einsetzt, trägt Verantwortung für die Sicherheit von Personen unter der Konstruktion. Die LXD 340 ist auf diese Anforderungen ausgelegt.

DGUV Vorschrift 17

Die DGUV Vorschrift 17 (früher BGV C1) regelt Veranstaltungs- und Produktionsstätten für szenische Darstellung. Sie fordert reduzierte Belastungsgrenzen für über Personen geführte Lasten – genau diese Werte findest Du bei der LXD 340 als „WLL DGUV“ ausgewiesen. Halte Dich im professionellen Betrieb immer an diese Angaben.

EN 1090 und TÜV SÜD

Die Norm EN 1090 regelt die Ausführung von tragenden Aluminium- und Stahlkonstruktionen. Naxpro-Truss produziert nach diesen Vorgaben und lässt Systeme durch unabhängige Stellen wie den TÜV SÜD prüfen. Für belastbare Konstruktionen solltest Du zusätzlich einen Statiknachweis heranziehen, insbesondere bei größeren Spannweiten oder Sonderaufbauten.

Sicherheitshinweise

Spezifische Sicherheits- und Warnhinweise (GPSR) zur LXD 340 sind in der jeweiligen Bedienungsanleitung des Produkts zu finden. Prüfe vor jedem Aufbau Anschlagmittel, Bolzen und Splinte auf einwandfreien Zustand und überschreite niemals die angegebenen WLL-DGUV-Werte. So arbeitest Du normkonform und sicher.

Einsatz und Anwendung: LED-Walls, Prerigg, Touring & Festinstallation

Die LXD 340 wurde für anspruchsvolle Setups mit variablen Befestigungen entwickelt. Ihre Stärke spielt sie überall dort aus, wo Du Lasten flexibel und wiederkehrend einleiten musst.

LED-Wall-Rigging

Für moderne LED-Walls ist die präzise Lastverteilung entscheidend. Mit den drei Anschlagpunkten des Pickpoints verteilst Du das Gewicht großer Panel-Flächen kontrolliert – ein zentraler Vorteil der LXD 340 gegenüber starren Systemen.

Prerigg und Touring

Im Prerigg und im Touring-Setup zählt jede Minute beim Auf- und Abbau. Die werkzeuglose Montage der Anschlagpunkte beschleunigt den Prozess, während das modulare Konzept Transportvolumen spart. So bringst Du Deine Bühnentechnik schnell in Position.

Festinstallation

In der Festinstallation – etwa in Clubs, Theatern oder Kirchen – überzeugt die LXD 340 durch dauerhaft belastbare, saubere Anschlagpunkte. Für großflächige Bühnenkonstruktionen kombinierst Du sie sinnvoll mit weiteren 4-Punkt-Systemen aus unserem Sortiment, etwa der XD 340 Serie oder der Übersicht aller 4-Punkt Traversen. So planst Du komplette Stagekonzepte aus einer durchgängigen Systemwelt.

Kaufberatung und Vergleich: LXD 340 vs. FD-, HD- & GS-Serien

Welche Naxpro-Truss-Serie passt zu Deinem Projekt? Die LXD 340 ist auf modulare Anschlagpunkte spezialisiert, während die klassischen Serien unterschiedliche Rohrdimensionen und Traglastklassen abdecken. Der folgende Vergleich hilft Dir bei der Systemwahl.

Kaufberatung: Worauf Du achten solltest

Wähle die LXD 340, wenn Du flexible, wiederkehrende Anschlagpunkte für LED-Walls und Touring brauchst. Die FD 44 mit 2 mm Wandstärke ist die vielseitige Standardlösung für Messe und mittlere Spannweiten. Die HD 44 mit 3 mm Wandstärke greifst Du bei schweren Lasten und Dachkonstruktionen. Für maximale Traglast in Ground-Support-Türmen ist die GS 94 mit 60er-Rohr und 5 mm Wandstärke die optimale Lösung. Entscheidend sind immer die geforderte WLL DGUV, die Spannweite und die Art der Lasteinleitung.

Zubehör und Montage: Verbinder, werkzeuglose Handhabung der LXD 340

Ein Traversensystem ist nur so gut wie sein Zubehör. Für die LXD 340 hält Naxpro-Truss aufeinander abgestimmte Komponenten bereit, mit denen Du Deine Konstruktion sicher realisierst.

Passendes Zubehör

Zum LXD 340 System gehören die drei Anschlagpunkte (Pickpoint, Loadpoint, Loadpoint Flex), passende Verbinder, Bolzen, Splinte sowie Traversenelemente in verschiedenen Längen. Achte darauf, ausschließlich Original-Zubehör zu verwenden, da nur so die angegebenen WLL-DGUV-Werte gelten.

Werkzeuglose Montage

Die werkzeuglose Montage ist ein Kernvorteil der LXD 340: Die modularen Anschlagpunkte lassen sich ohne Spezialwerkzeug an der Traverse positionieren und fixieren. Das beschleunigt Auf- und Abbau spürbar und reduziert Fehlerquellen im Rush einer Produktion.

Montage- und Sicherheitshinweise

1. Prüfe vor jeder Montage alle Bolzen, Splinte und Anschlagpunkte auf Beschädigungen.
2. Setze die Anschlagpunkte an den vorgesehenen Positionen und sichere sie vollständig.
3. Leite Lasten immer im Knotenpunkt ein und vermeide seitliche Belastungen der Diagonalen.
4. Überschreite niemals die WLL DGUV und ziehe bei komplexen Aufbauten einen Statiknachweis hinzu.

So nutzt Du die Vorteile der schnellen Handhabung, ohne Kompromisse bei der Sicherheit einzugehen.

Marken und Hersteller: Naxpro-Truss und das LXD 340 System

Die LXD 340 stammt von Naxpro-Truss, der führenden Eigenmarke von LTT für professionelle Traversensysteme. Naxpro-Truss steht für in Deutschland gefertigte Aluminium-Traversen, geprüfte Statik und ein durchdachtes, modulares Systemdenken.

Neben Naxpro-Truss führen wir im Traversen- und Rigging-Bereich auch namhafte Handelsmarken wie Global Truss, Alutruss, Litec, Prolyte und Milos sowie passende Rigging-Komponenten von Riggatec und Hebezeuge von Lodestar. Für Zubehör, Cases und Verbindungstechnik ergänzen Marken wie Doughty und Guil das Sortiment.

Wenn Du auf ein durchgängiges System aus einer Hand setzt, ist Naxpro-Truss die konsequente Wahl: identische Verbindungslogik über alle Serien hinweg, verlässliche Ersatzteilverfügbarkeit und geprüfte Belastungswerte machen die LXD 340 zu einer zukunftssicheren Investition für Profis.

LTT – Dein Experte für Veranstaltungstechnik

Bei LTT bekommst Du die LXD 340 direkt vom Hersteller mit eigener Fertigung in Bocholt – gebündelt mit über 25 Jahren Erfahrung in der Veranstaltungstechnik und mehr als 100.000 positiven Kundenbewertungen. Als zuverlässiger Partner liefern wir Dir hochwertige Markenprodukte für die professionelle Anwendung, ob für die einzelne Produktion oder das komplette Touring-Setup.

Deine Vorteile beim Kauf: 3 Jahre LTT-Garantie, Versand aus Deutschland, versandkostenfrei ab 69 €, optionaler Express-Versand sowie sicherer Rechnungskauf. Für Wiederverkäufer und Großhändler bieten wir attraktive B2B- und Großhandelskonditionen – national wie über unser internationales Händlernetz.

Du bist Dir bei der Systemwahl unsicher? Wirf einen Blick auf verwandte Serien wie die XD 340 oder die HD 44 und finde die optimale Lösung für Dein Projekt. Setze Deine Bühne mit der LXD 340 sicher in Szene und erziele beeindruckende Ergebnisse.
