Prolyte H30V Traversen

Prolyte H30V Traversen – Dein Experte für Veranstaltungstechnik

Mit den Prolyte H30V Traversen setzt Du Deine Bühnen-, Messe- und Eventprojekte souverän in Szene. Die bewährte 4-Punkt-Traverse aus hochwertigem Aluminium überzeugt mit dem schnellen CCS6-Konusverbindersystem, geringem Transportvolumen und hoher Stabilität für professionelle Anwendungen.

Ob Rig-Konstruktion, Messestand oder Konzertbühne – die H30V-Serie ist vielseitig einsetzbar und weltweit im Verleihgeschäft etabliert. Bei LTT findest Du das komplette Sortiment inklusive Konusverbinder, Eckstücke und passendem Zubehör.

Als zuverlässiger Partner mit über 25 Jahren Erfahrung liefern wir Dir hochwertige Markenprodukte, kompetente Beratung und schnelle Verfügbarkeit – damit Du beeindruckende Ergebnisse erzielst.

Was ist eine Prolyte H30V Traverse? Grundlagen und Konstruktionsaufbau

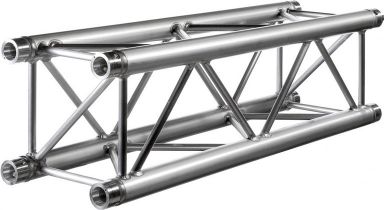

Eine Prolyte H30V Traverse ist eine sogenannte 4-Punkt-Traverse (Vierpunkt-Fachwerk) aus dem Hause Prolyte, die zum Aufbau belastbarer Trägerkonstruktionen in der Veranstaltungstechnik dient. Sie bildet das tragende Gerüst für Licht, Ton, Banner, Deko oder komplette Bühnendächer.

Aufbau der H30V

Die H30V besteht aus vier parallel geführten Hauptrohren mit den Maßen 48,3 x 3 mm und dazwischen verschweißten Diagonalen von 16 x 2 mm. Das Außenmaß beträgt 290 mm, die Außenkante der Hauptrohre liegt bei etwa 28,7 cm. Gefertigt wird die Traverse aus dem hochfesten Aluminium EN AW 6082 T6, das ein optimales Verhältnis aus geringem Gewicht und hoher Tragfähigkeit bietet.

Abgrenzung zu verwandten Serien

Die H30V unterscheidet sich von verwandten Prolyte-Serien vor allem durch ihre Vierpunkt-Bauweise. Während die Prolyte H30D Traversen als 3-Punkt-Ausführung ein Dreieck-Profil besitzen, bietet die H30V mit vier Ecken eine höhere Torsionssteifigkeit und Belastbarkeit. Die Prolyte H40V Traversen sind hingegen für noch größere Spannweiten mit stärkeren Rohren ausgelegt. Die H30V ist damit der vielseitige Allrounder für mittlere Lasten.

Technische Daten: Rohrmaße, Material und Gewicht pro Meter

Die technischen Merkmale der Prolyte H30V Traversen machen sie zu einem verlässlichen System für professionelle Anwendungen. Konkrete Werte helfen Dir bei der Planung Deiner Konstruktion.

Wichtige technische Werte

• Bauart: 4-Punkt-Traverse (Vierpunkt-Fachwerk)
• Hauptrohr: 48,3 x 3 mm
• Diagonale: 16 x 2 mm
• Außenmaß: 290 mm (Außenkante Hauptrohre ca. 28,7 cm)
• Material: Aluminium EN AW 6082 T6
• Verbindersystem: CCS6-Konusverbinder
• Farbe: silber (roh eloxiert), teils schwarz erhältlich

Gewicht pro Meter

Das exakte Gewicht der H30V pro Meter hängt von der jeweiligen Länge und Ausführung ab. Eine gerade Vierpunkt-Traverse dieser Bauklasse liegt üblicherweise im Bereich weniger Kilogramm pro laufendem Meter, was das geringe Transportvolumen und die einfache Handhabung erklärt. Die genauen Gewichtsangaben findest Du jeweils im Datenblatt des einzelnen Artikels. Wenn Du präzise Werte für Deine Statik benötigst, sprich unser Team an – wir stellen Dir die aktuellen Herstellerangaben zur Verfügung.

Dank des hochfesten Aluminiums EN AW 6082 T6 kombiniert die H30V ein niedriges Eigengewicht mit hoher Steifigkeit – ideal für den mobilen Einsatz im Verleih, bei dem jedes Kilogramm im Transport zählt.

Das CCS6-Konusverbindersystem und die Montage

Das Herzstück der Prolyte H30V Traversen ist das bewährte CCS6-Konusverbindersystem. Es sorgt für eine schnelle, sichere und wiederholbar präzise Verbindung der einzelnen Traversenstücke.

Wie funktioniert der CCS6-Verbinder?

Der konische Verbinder wird in die Enden zweier Traversen eingeführt und mit einem konischen Bolzen fixiert. Zur Montage benötigst Du lediglich einen leichten Aluhammer, mit dem der Konus formschlüssig in den Rohren verkeilt wird. Anschließend sichert ein Federstecker die Verbindung. Diese Bauweise ermöglicht einen extrem schnellen Auf- und Abbau ohne Verwindungsspiel.

Benötigte Verbinder pro Stoß

Pro Verbindung zwischen zwei H30V-Traversen benötigst Du in der Regel folgende Komponenten je Ecke:

• 4x CCS6-600 Konusverbinder (ohne Bolzen)
• 4x CCS6-603 konischer Bolzen (oder CCS6-604 mit M8-Gewinde und Mutter)
• 4x CCS6-605 Federstecker zur Sicherung

Wichtig: Die Konusverbinder sind bei vielen Artikeln nicht im Lieferumfang enthalten und müssen gesondert bestellt werden. Achte außerdem darauf, dass jedes Traversensystem seinen passenden Konustyp benötigt – der CCS6 ist speziell auf die H30-Serie abgestimmt. Alle passenden Verbinder und Ersatzteile findest Du im Prolyte Zubehör.

Sicherheit, Belastung, WLL und Normen (DGUV Vorschrift 17, EN 1090, TÜV SüD)

Bei tragenden Konstruktionen über Menschen steht die Sicherheit an oberster Stelle. Für die Prolyte H30V Traversen gelten in Deutschland klare gesetzliche und normative Vorgaben, die Du als verantwortliche Person kennen musst.

WLL und Belastungstabelle

Die WLL (Working Load Limit, zulässige Nutzlast) einer H30V-Traverse ist keine feste Einzelzahl, sondern hängt von der Stützweite (Abstand der Auflagerpunkte), der Belastungsart (Punktlast, Streckenlast, Mittellast) sowie der Einbausituation ab. Je größer die Spannweite, desto geringer die zulässige Traglast. Die verbindlichen Werte entnimmst Du der offiziellen Prolyte-Belastungstabelle des jeweiligen Datenblatts – wir stellen Dir die aktuellen Statik-Unterlagen auf Anfrage gerne zur Verfügung.

Relevante Normen und Zertifizierungen

• DGUV Vorschrift 17 (ehemals BGV C1) – regelt Veranstaltungs- und Produktionsstätten für szenische Darstellung
• EN 1090 – Ausführung von Aluminiumtragwerken
• TÜV SüD / Statik-Nachweise – Prüf- und Berechnungsgrundlagen für tragende Aufbauten

Warnhinweise

Überschreite niemals die zulässige Nutzlast und verwende ausschließlich Original-CCS6-Verbinder samt Federstecker. Kontrolliere alle Traversen vor jedem Aufbau auf Verformungen, Risse oder beschädigte Schweißnähte. Tragende Konstruktionen sollten von einer sachkundigen Person geprüft und dokumentiert werden.

Sortiment: Arten, Längen, Eckenformen, Farben und Zubehör

Das H30V-Sortiment bei LTT deckt alle gängigen Varianten ab, die Du für den Aufbau flexibler Konstruktionen benötigst.

Längen und gerade Traversen

Die geraden H30V-Traversen sind in praxisgerechten Standardlängen erhältlich, darunter unter anderem 71 cm, 100 cm, 150 cm, 200 cm, 250 cm, 300 cm und 400 cm. Damit lassen sich sowohl kompakte Rahmen als auch große Spannweiten realisieren.

Eckenformen und Modelle

Für Winkel und Verzweigungen stehen zahlreiche Eckstücke zur Verfügung:

• 2-Weg-Winkel in verschiedenen Winkelgraden (z. B. 45°, 60°, 90°, 120°)
• 3-Weg-Ecken wie das C017 T-Kreuz
• 4-Weg-Kreuze für rechteckige Rahmenkonstruktionen
• Box-Corner-Ecken für stabile Eckverbindungen

Farbvarianten

Die H30V wird standardmäßig in silber (roh eloxiert) geliefert. Für dezente Bühnenbilder, bei denen die Traverse optisch zurücktreten soll, sind ausgewählte Ausführungen auch in schwarz erhältlich. Die Farbe ist ein klares Auswahlkriterium – prüfe daher die jeweilige Artikelbeschreibung.

Zubehör und Systemergänzung

Zur Vervollständigung Deines Aufbaus benötigst Du Bodenplatten, Konusverbinder, Federstecker sowie Rigging-Komponenten. Passendes Rigging-Zubehör der Marke Riggatec® und weiteres Prolyte Zubehör findest Du im Prolyte Zubehör.

Einsatz und Anwendung: Bühne, Messestand und Rigging

Die Prolyte H30V Traversen überzeugen durch ihre nahezu unbegrenzten Einsatzmöglichkeiten. Dank hoher Stabilität, Flexibilität und geringem Transportvolumen sind sie im weltweiten Verleihgeschäft ein fester Standard.

Typische Einsatzgebiete

• Bühnenbau und Konzerttechnik: Traversentürme, Bühnendächer und Ground-Support-Systeme
• Messebau: Messestände, Präsentationsrahmen und Banner-Konstruktionen
• Eventbeleuchtung: Aufhängung von Scheinwerfern, Movingheads und LED-Bars
• Rig-Konstruktionen: belastbare Trägersysteme für Ton, Video und Deko

Systemergänzung mit weiteren Serien

Für kleinere Aufbauten oder dekorative Anwendungen kannst Du auf leichtere Systeme wie die Prolyte H30L Traversen zurückgreifen. Für runde Konstruktionen und Bögen bieten sich die Prolyte Traversenkreise an. So stellst Du Dir aus dem Prolyte-Baukasten die optimale Lösung für Dein Projekt zusammen und erzielst beeindruckende Ergebnisse – vom kleinen DJ-Rig bis zur großen Festival-Bühne.

Vergleich: H30V vs. H30D und Unterschied zu Naxpro-Truss

Bei der Kaufentscheidung stellt sich häufig die Frage, welche Serie am besten passt. Der folgende Vergleich stellt die Prolyte H30V der 3-Punkt-Variante H30D sowie dem LTT-Eigenprodukt Naxpro-Truss gegenüber.

Wann H30V, wann H30D?

Die H30V eignet sich mit ihrer Vierpunkt-Bauweise für stabile, torsionssteife Konstruktionen und höhere Lasten. Die Prolyte H30D Traversen sind als Dreipunkt-Traverse leichter und günstiger, dafür weniger belastbar bei seitlichen Kräften.

Abgrenzung zu Naxpro-Truss

Als Hersteller mit eigener Fertigung in Deutschland bietet LTT mit Naxpro®-Truss eine leistungsstarke Alternative, etwa die HD31-44 mit 50 mm Hauptrohr und 3 mm Wandstärke für schwere Traglasten. Beide Systeme sind hochwertige Markenprodukte – die Wahl hängt von Deinem bestehenden Bestand und den geforderten Lasten ab.

Kaufberatung: Worauf Du bei Prolyte H30V Traversen achten solltest

Diese Kaufberatung hilft Dir, die richtige H30V-Konfiguration für Dein Projekt zusammenzustellen und Fehlkäufe zu vermeiden.

Die wichtigsten Kaufkriterien

1. Länge und Eckenformen: Plane Deine Konstruktion vorab und ermittle, welche geraden Längen und Winkel Du benötigst.
2. Konusverbinder mitbestellen: Die CCS6-Verbinder sind bei vielen Artikeln nicht enthalten. Pro Stoß brauchst Du 4x Konusverbinder, 4x Bolzen und 4x Federstecker.
3. Farbe: Entscheide zwischen silber und schwarz je nach Bühnenbild.
4. Traglast und Statik: Prüfe die Belastungstabelle für Deine geplante Stützweite.
5. Kompatibilität: Die H30V ist mit anderen H30-Serien der gleichen Bauklasse kombinierbar – Verbinder müssen jedoch zum System passen.

Häufige Probleme und Lösungen

Ein typisches Problem beim Erstkauf: Die Traversen kommen an, aber es fehlen die Konusverbinder für die Montage. Die Lösung ist, den Zubehörbedarf gleich mit einzuplanen. Ein weiterer Stolperstein ist die Verwechslung von H30V und H30D – achte hier auf die korrekte Bauart. Bei Unsicherheiten hilft Dir unser Fachteam gerne weiter.

Pflege, Wartung und Reinigung der H30V Traversen

Damit Deine Prolyte H30V Traversen über viele Jahre zuverlässig tragen, gehören regelmäßige Pflege und Wartung zum Pflichtprogramm – gerade im intensiven Verleihbetrieb.

Reinigung

Reinige die Aluminiumtraversen mit einem feuchten, weichen Tuch und milder Seifenlauge. Verzichte auf aggressive Lösungsmittel oder Scheuermittel, die die Eloxalschicht angreifen könnten. Trockne die Rohre nach dem Einsatz im Freien gut ab, um Ablagerungen zu vermeiden.

Wartung und Sichtprüfung

• Kontrolliere vor jedem Aufbau alle Schweißnähte, Hauptrohre und Diagonalen auf Risse oder Verformungen.
• Prüfe die CCS6-Konusverbinder, Bolzen und Federstecker auf Verschleiß und tausche beschädigte Teile aus.
• Lagere die Traversen trocken und geschützt, idealerweise in passenden Cases oder auf Truss-Transportwagen.

Eine sorgfältig gepflegte Traverse behält ihre volle Tragfähigkeit und schützt zugleich Deine Investition. Beschädigte Bauteile dürfen im tragenden Einsatz keinesfalls weiterverwendet werden.

Marken und Hersteller: Prolyte im LTT-Sortiment

Bei den Marken und Herstellern im Traversenbereich setzt LTT auf bewährte Qualität. Prolyte zählt weltweit zu den führenden Anbietern für professionelle Truss-Systeme und ist im Verleih- und Rental-Markt seit Jahrzehnten etabliert.

Neben Prolyte führt LTT weitere hochwertige Traversen-Marken für unterschiedliche Anforderungen:

• Naxpro®-Truss – die leistungsstarke LTT-Eigenmarke, in Deutschland gefertigt
• Litec – italienischer Premium-Hersteller für Bühnen- und Riggingtechnik
• Litetruss® – vielseitige Traversensysteme aus dem LTT-Sortiment
• Global Truss und Alutruss – etablierte Systeme für Event und Messe
• Riggatec® – Rigging-Zubehör und Verbindungstechnik

Das komplette Prolyte-Programm findest Du in der Prolyte Übersichtskategorie. So kombinierst Du aus einer Hand die passende Marke für Dein Projekt.

Weiterführende und passende Kategorien

Wenn die Prolyte H30V Traversen nicht exakt zu Deinem Vorhaben passen, findest Du in diesen weiterführenden Kategorien die passende Alternative:

• Prolyte H30D Traversen – die 3-Punkt-Variante für leichtere Aufbauten
• Prolyte H40V Traversen – die stärkere Vierpunkt-Serie für große Spannweiten
• Prolyte X30V Traversen – die X-Serie mit erweiterten Verbindungsmöglichkeiten

So stellst Du sicher, dass Du für jede Konstruktion – vom kompakten DJ-Rig bis zur großen Festivalbühne – die optimale Lösung findest.

LTT – Dein Experte für Veranstaltungstechnik

Als zuverlässiger Partner mit über 25 Jahren Erfahrung ist LTT Dein Spezialist rund um Traversen, Rigging und Veranstaltungstechnik. Als Hersteller mit eigener Fertigung in Deutschland verstehen wir Truss-Systeme wie kaum ein anderer – und geben dieses Know-how direkt an Dich weiter, ob Du Veranstaltungstechniker, Messebauer, DJ oder B2B-Wiederverkäufer bist.

Bei uns kaufst Du hochwertige Markenprodukte wie die Prolyte H30V Traversen mit Versand aus Bocholt, Deutschland. Profitiere von 3 Jahren LTT-Garantie, versandkostenfreier Lieferung ab 69 € und auf Wunsch Express-Versand. Für Wiederverkäufer bieten wir attraktive Großhandelskonditionen und ein internationales Händlernetz.

Ergänze Dein H30V-System mit passenden Serien wie den Prolyte H30L Traversen oder dem Prolyte Zubehör. Setze Deine Projekte mit LTT professionell in Szene und erziele beeindruckende Ergebnisse – wir beraten Dich gerne persönlich.
