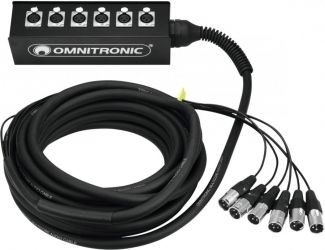

Cajetines escenario y mangueras cajetín escenario

Stagebox und Stagetrommeln en LTT: tu experto en técnica de eventos

Las stageboxes y las stagetrommeln son el corazón de cualquier cableado de escenario profesional: reúnen todas las señales de micrófonos, DI-Box y amplificadores en un único punto ordenado y las envían hacia la mesa de mezclas. En LTT encuentras soluciones analógicas y digitales para bandas, teatros, clubs, ferias y giras.

Como especialista con más de 25 años de experiencia en técnica de eventos, LTT combina asesoramiento técnico, marcas de calidad y disponibilidad rápida. Ya trabajes con 6, 16 o 32 canales, aquí montas tu escenario de forma limpia, fiable y sin cables sueltos.

En esta categoría te explicamos qué es una stagebox, cómo se diferencia una versión analógica de una digital y qué configuración encaja con tu evento.

¿Qué es una stagebox y cómo funciona? Fundamentos técnicos

Una stagebox es una caja de conexiones metálica equipada con varios conectores, normalmente XLR de 3 pines. Su función es reunir las conexiones individuales que llegan desde el escenario —micrófonos, DI-Box, amplificadores y otros instrumentos— en un único haz de cable que se dirige hacia la mesa de mezclas. Así, la stagebox actúa como punto de unión entre el cableado del escenario y el cable multicore.

Función de la stagebox en el escenario

En una configuración típica de directo, la stagebox se coloca sobre el escenario. Cada instrumento y cada micrófono se conecta a una toma numerada. Desde la stagebox, un solo tendido de cable —analógico o digital— transporta todas las señales hacia el Front of House (FOH), donde se ubica la mesa de mezclas.

Diferencia con productos vecinos

Una stagebox no es lo mismo que un simple latiguillo XLR ni que una DI-Box aislada. Mientras la DI-Box adapta una señal individual, la stagebox agrupa muchas señales. A diferencia de un patch panel de estudio, la stagebox está pensada para el uso móvil y robusto en el escenario de eventos.

Gracias a esta concentración de conexiones, se reduce drásticamente el caos de cables, se acelera el montaje y se minimizan errores de conexión. Este principio es idéntico tanto en modelos analógicos como en las stageboxes digitales modernas.

Stagebox analógica vs. stagebox digital: comparación directa

La gran decisión de compra gira en torno a la comparación entre la stagebox analógica y la stagebox digital. La versión analógica transporta cada señal por un par de conductores apantallado dentro de un multicore. La versión digital convierte las señales en la propia caja y las envía por un único cable de red o de fibra óptica.

La siguiente tabla resume las diferencias más importantes para orientar tu decisión:

La stagebox analógica sigue siendo una solución óptima para setups sencillos, ensayos y montajes rápidos donde no quieres depender de una consola digital. La stagebox digital brilla en giras y grandes escenarios: reduce el peso del cableado, minimiza el ruido y las pérdidas de señal, y permite ajustar la ganancia de los preamplificadores desde el FOH. Para técnicos de sonido en directo que buscan resultados impecables, la solución digital suele ser la más eficiente.

Diferencia entre stagebox y cable multicore

Una duda frecuente es la diferencia entre stagebox y cable multicore, ya que ambos aparecen juntos en cualquier escenario. El cable multicore es un mazo que agrupa varios conductores de audio dentro de una única funda; su tarea es transportar muchas señales a lo largo de una distancia. La stagebox, en cambio, es la caja de conectores que ordena esas señales y ofrece las tomas XLR donde enchufas cada fuente.

En la práctica, ambos elementos se combinan: la stagebox sobre el escenario, el multicore como camino de transporte y las kabelpeitschen (latiguillos) para la distribución final. En muchos productos, la stagebox viene fijada de forma permanente al multicore. En otros, se conecta mediante conectores multipin como Harting, VEAM o Tourlock, lo que permite un uso más flexible.

Un caso especial son las stagetrommeln, tambores de cable con la stagebox integrada, que combinan enrollado, transporte y conexión en un solo producto robusto.

Protocolos de red de audio: Dante, MADI, AES50 y más

Las stageboxes digitales dependen de protocolos de red de audio que definen cómo viajan las señales por el cable. Conocer estos protocolos es clave antes de comprar, porque la stagebox debe ser compatible con tu mesa de mezclas digital.

Los protocolos más habituales

• Dante: trabaja sobre redes Ethernet estándar, admite redundancia de red y una alta cantidad de canales. Compatible con AES67 y muy extendido entre fabricantes como Yamaha o Allen & Heath.
• MADI: interfaz punto a punto por cable coaxial o fibra óptica, con hasta 64 canales, muy estable y de baja latencia. Utilizado por Soundcraft, DiGiCo y RME.
• AES50: protocolo optimizado para directo por Behringer y Midas, con latencia muy baja y hasta 100 m de cable Cat-5e. Presente en la conocida Behringer S16.
• AES67: estándar de interoperabilidad entre distintos sistemas de red, pensado sobre todo para instalación y broadcast.
• StageConnect: protocolo reciente de Behringer y Midas, con hasta 32 canales por conexión y cableado sencillo mediante XLR.

Latencia y fiabilidad

Para el uso profesional en directo, la latencia debe ser mínima y estable. Por eso, protocolos como AES50 o MADI son tan valorados. Además, la redundancia de red —mediante rutas dobles o cables alternativos— evita que un único fallo de cable deje mudo el escenario, un aspecto crítico en giras y eventos importantes.

Guía de compra: canales, cableado y tamaño del evento

Esta guía de compra te ayuda a elegir la stagebox adecuada según el número de canales y el tamaño del evento. La regla básica: cuenta cuántas fuentes suben al escenario (micrófonos, líneas, monitores) y añade reserva para futuras ampliaciones.

Recomendación de canales según escenario

• 6 canales: ideal para DJs, dúos acústicos, iglesias pequeñas o presentaciones sencillas.
• 16 canales: perfecto para bandas medianas, clubs y teatros de tamaño medio.
• 32 canales: la opción para grandes bandas, festivales, ferias y producciones exigentes con muchos micrófonos y retornos.

Elección del cableado: Cat5e vs. Cat6 vs. Cat7 y fibra

La calidad del cable es decisiva en los sistemas digitales. Para distancias cortas y estables, un cable Cat5e suele bastar (AES50 admite hasta 100 m). Para tendidos más largos y con más apantallamiento, opta por Cat6 o Cat7. Cuando necesitas grandes distancias sin pérdidas y máxima inmunidad a interferencias, la fibra óptica es la mejor elección.

Formato rack y montaje

Muchas stageboxes digitales se presentan en formato rack de 19 pulgadas, entre 2 y 4 unidades de altura (HE). Esto facilita integrarlas en un case junto a otros equipos. Comprueba siempre la profundidad de montaje y el peso antes de planificar tu rack. Un buen consejo de montaje: protege siempre la stagebox en un case con espuma para el transporte, evitando golpes en los conectores XLR.

Tipos y variantes de Stagebox und Stagetrommeln

En esta categoría encuentras distintos tipos y variantes de stagebox pensados para cada escenario y presupuesto.

• Stagebox analógica con multicore fijo: la caja va unida de forma permanente al cable multicore, con longitudes habituales de 20 m a 30 m. Sencilla y lista para usar.
• Stagebox analógica modular: se conecta al multicore mediante conectores multipin (Harting, VEAM, Tourlock) para un uso flexible.
• Stagebox digital en rack 19": con configuraciones de 6, 16 o 32 canales de entrada/salida y conexión por red o fibra.
• Stagetrommeln: tambores de cable robustos con la stagebox integrada, que unen enrollado, transporte y conexión.
• Floor boxes y stageboxes compactas: modelos pequeños para pocos canales, ideales para montajes rápidos.

Cada variante cubre necesidades distintas: desde el músico que busca una solución económica hasta el técnico de gira que necesita máxima densidad de canales.

Criterios de compra técnicos y características

Antes de decidirte conviene revisar los criterios de compra técnicos que marcan la diferencia en el uso profesional.

Conectividad y canales

• Configuración de canales: modelos de 6, 16 o 32 canales de entrada/salida son los más habituales.
• Conectores XLR de 3 pines: hembra (W) para entradas, macho (M) para salidas.
• Formato rack 19": entre 2 y 4 HE en las versiones digitales.
• Longitud de multicore: de 20 m a 30 m en los modelos analógicos.

Material y robustez

Una carcasa metálica robusta protege la electrónica frente al uso intensivo en directo. Las tomas deben estar bien fijadas y, en modelos de calidad, contar con marcado claro de cada canal. Las stageboxes analógicas de referencia usan cableado simétrico de dos conductores con apantallamiento por pares para minimizar interferencias.

Datos de ejemplo

Una stagebox analógica de 6 canales y 20 m puede pesar en torno a 5 kg y medir aproximadamente 25 x 7 x 8 cm. Una stagebox digital como la Behringer S16 ofrece 16 entradas y 8 salidas sobre AES50 en formato de 2 HE. Fija siempre tus prioridades: número de canales, distancia y compatibilidad con tu consola.

Marcas y fabricantes de stageboxes en LTT

En LTT trabajamos con marcas y fabricantes reconocidos para que encuentres la stagebox que encaja con tu setup y tu presupuesto.

• OMNITRONIC: referencia en stageboxes y multicores analógicos con excelente relación calidad-precio, ideales para bandas y clubs.
• Roadinger: soluciones robustas de cableado y distribución para el uso móvil.
• Adam Hall Cables: conectores y cables de calidad para tendidos profesionales.
• Neutrik: fabricante de conectores XLR y RJ45 de máxima fiabilidad, presentes en muchos productos de la categoría.
• SOMMER CABLE: cables y multicores de alta gama para aplicaciones exigentes.

En el segmento digital, marcas como Behringer o Soundcraft han popularizado stageboxes como la S16 o la Compact Stagebox. En LTT te asesoramos para combinar la stagebox con la mesa de mezclas y el protocolo adecuados, de modo que obtengas resultados impecables en cada evento.

Accesorios para stageboxes y stagetrommeln

Los accesorios adecuados protegen tu inversión y hacen tu montaje más eficiente. En esta categoría y en las áreas vecinas de LTT encuentras el equipamiento complementario que necesitas.

• Cables Cat5e, Cat6 y Cat7: imprescindibles para las stageboxes digitales; elige la longitud y el apantallamiento según la distancia.
• Cables multicore adicionales y latiguillos XLR: para ampliar o completar tu tendido analógico.
• Conectores XLR y RJ45: repuestos de marcas como Neutrik para reparaciones y montajes propios.
• Fundas protectoras y bolsas de transporte: protegen las tomas y la carcasa durante el traslado.
• Cases con espuma en formato 19": para transportar de forma segura las stageboxes digitales.

Invertir en accesorios de calidad reduce los fallos y prolonga la vida útil de tu equipo. Un cable defectuoso puede interrumpir todo el camino de señal, por lo que merece la pena elegir bien desde el principio.

Cuidado, mantenimiento y transporte de tu stagebox

Un buen cuidado y mantenimiento garantiza que tu stagebox rinda de forma fiable durante años. La limpieza y el almacenamiento correctos son especialmente importantes en el uso móvil de eventos.

Limpieza y revisión

Limpia las tomas XLR y RJ45 con aire comprimido para eliminar polvo y suciedad. Revisa periódicamente los contactos en busca de corrosión u oxidación, sobre todo si trabajas en exteriores o en ambientes húmedos. Comprueba que los cables no presenten dobleces marcados ni fundas dañadas.

Transporte seguro

Guarda siempre la stagebox en un case o bolsa acolchada. Los golpes en los conectores son la causa más habitual de averías. En las stageboxes digitales, protege también la conexión de red y evita tirar del cable Cat al recoger.

Enrollado de las stagetrommeln

Enrolla el cable de la stagetrommel de forma uniforme y sin tensión excesiva para no dañar los conductores internos. Un mantenimiento regular evita problemas de contacto y prolonga la fiabilidad de todo tu sistema.

LTT – Tu experto en técnica de eventos

En LTT no somos generalistas, sino tu socio profesional en técnica de eventos. Con más de 25 años de experiencia, asesoramos a técnicos de sonido, bandas, teatros, clubs, ferias y agencias para que cada escenario suene y funcione a la perfección.

Al comprar tu stagebox o stagetrommel en LTT disfrutas de envío desde Bocholt, Alemania, con envío gratuito a partir de 69 € y opción de envío exprés. Además, respaldamos tu compra con 3 años de garantía LTT y condiciones atractivas para revendedores B2B.

Completa tu setup de audio con nuestros cables, conectores y cases: en LTT encuentras todo lo necesario para montar un cableado de escenario limpio, fiable y listo para el directo. Contáctanos y te ayudamos a elegir la solución óptima para tu próximo evento.
