Câbles, Fiches et Répartiteurs Professionnels pour l'Événementiel

La connectique électrique constitue le système nerveux de toute installation événementielle professionnelle. Chez LTT, vous trouvez l'ensemble des câbles, fiches et répartiteurs nécessaires pour alimenter vos systèmes d'éclairage, de sonorisation et de contrôle scénique en toute sécurité. Des connecteurs CEE industriels aux systèmes DMX 512 spécialisés, en passant par les solutions powerCON et XLR, notre assortiment répond aux exigences des techniciens événementiels, des concepteurs de scènes et des installateurs professionnels. Chaque composant est sélectionné pour sa fiabilité dans les conditions exigeantes des tournées, des festivals et des installations temporaires.

Qu'est-ce qu'un système de câblage professionnel pour l'événementiel ?

Un système de câblage événementiel professionnel se compose de trois éléments fondamentaux : les câbles eux-mêmes, conçus avec des sections adaptées aux charges électriques (de 3×1,5 mm² pour l'éclairage léger jusqu'à 5G6 mm² pour les distributions haute puissance), les fiches et connecteurs qui assurent les raccordements sécurisés (CEE 16A et 32A pour le courant triphasé 400V, Schuko pour le 230V domestique, powerCON pour l'éclairage scénique, XLR pour les signaux audio et DMX), et enfin les répartiteurs qui permettent de distribuer l'alimentation depuis une source unique vers plusieurs équipements.

Contrairement aux installations fixes domestiques, le câblage événementiel doit répondre à des contraintes spécifiques : résistance mécanique accrue (câbles en caoutchouc H07RN-F plutôt qu'en PVC standard), protection contre les intempéries (indices IP44 minimum pour l'extérieur, IP67 pour les environnements humides), flexibilité pour les montages et démontages répétés, et conformité aux normes de sécurité DGUV Vorschrift 17 (anciennement BGV C1) qui régissent les installations temporaires en Allemagne et en Europe.

Les systèmes professionnels intègrent également des dispositifs de protection : disjoncteurs différentiels (FI) dans les répartiteurs mobiles, sections de câbles dimensionnées avec des marges de sécurité (un éclairage de 3 kW nécessite au minimum du 3×2,5 mm²), et connecteurs verrouillables pour éviter les déconnexions accidentelles pendant les spectacles. Cette approche systémique garantit la sécurité des techniciens et du public tout en assurant la continuité de l'alimentation électrique durant les événements.

Domaines d'Application et Solutions de Connectique Scénique

Les câbles, fiches et répartiteurs professionnels trouvent leur application dans tous les secteurs de l'événementiel. Sur les scènes de concert, les systèmes multicore et snake audio transportent simultanément jusqu'à 32 canaux audio depuis la scène vers la régie son, tandis que les câbles DMX 512 relient les pupitres d'éclairage aux projecteurs et machines à effets. Les connecteurs powerCON Neutrik assurent l'alimentation verrouillée des projecteurs LED et des lyres motorisées, évitant toute coupure durant les performances.

Dans le secteur du messebau et des expositions, les répartiteurs CEE 32A alimentent des stands entiers, se subdivisant ensuite en prises 16A et Schuko 230V pour les écrans, l'éclairage d'accentuation et les systèmes multimédias. Les boîtiers de distribution Harting haute densité permettent de centraliser jusqu'à 19 circuits dans un seul connecteur compact, réduisant considérablement le temps de montage et de démontage.

Les installations théâtrales et architecturales nécessitent des câbles de sections importantes (5G4 mm² à 5G6 mm²) pour alimenter les gradateurs et les ponts d'éclairage, avec des longueurs pouvant atteindre 50 mètres sans perte de tension significative. Les systèmes Socapex 19 broches distribuent six circuits d'éclairage dans un seul câble, optimisant le câblage des structures de truss et des portiques.

Enfin, les événements en extérieur (festivals, spectacles de plein air) imposent l'utilisation de matériel certifié IP67 pour les zones exposées aux intempéries, avec des répartiteurs en caoutchouc plein équipés de protection différentielle 30 mA pour la sécurité des personnes en environnement humide.

Critères de Qualité et Exigences Professionnelles

Le choix d'un câblage professionnel repose sur des critères techniques précis. La section du câble détermine la puissance maximale transportable : un câble 3×1,5 mm² supporte jusqu'à 3 680 W (16A × 230V), tandis qu'un 3×2,5 mm² atteint 5 750 W, et un câble triphasé 5G2,5 mm² peut véhiculer jusqu'à 11 kW en 400V. Les fabricants premium comme Sommer Cable, Titanex et Neutrik garantissent des conducteurs en cuivre électrolytique pur à 99,9 %, minimisant les pertes résistives et l'échauffement.

La protection IP constitue un critère décisif : IP20 suffit pour les environnements intérieurs secs, IP44 est le minimum pour les installations temporaires couvertes (protection contre les projections d'eau), IP54 convient aux zones semi-extérieures, tandis que IP67 (immersion temporaire jusqu'à 1 mètre) s'impose pour les scènes de festivals et les événements en plein air. Les connecteurs PCE et Mennekes offrent ces niveaux de protection avec des joints toriques et des capots verrouillables.

Les normes de certification garantissent la conformité : la norme EN 60309 régit les prises CEE industrielles (le code couleur bleu pour 230V, rouge pour 400V), la norme IEC 60332 certifie la résistance au feu des gaines, et la conformité DGUV Vorschrift 17 impose des contrôles réguliers (tous les 6 mois pour le matériel de location) par des électriciens qualifiés. Les câbles H07RN-F en caoutchouc résistent à l'abrasion et aux températures de -25°C à +60°C, contrairement aux câbles PVC domestiques limités à 0°C.

Chez LTT, nous proposons des systèmes complets de marques reconnues : Adam Hall Cables pour les multicores audio, Hicon et Accu Cable pour les connecteurs XLR et powerCON, Riggatec pour les répartiteurs mobiles certifiés, avec des prix allant de 15 € pour un adaptateur CEE basique jusqu'à 850 € pour un répartiteur mobile 63A avec protection différentielle intégrée. Chaque produit bénéficie de notre garantie LTT de 3 ans.

Systèmes DMX et Multicore pour Éclairage Scénique

Le protocole DMX 512 constitue le standard universel de contrôle d'éclairage événementiel, transmettant jusqu'à 512 canaux de données sur un câble blindé à paire torsadée. Contrairement aux câbles audio XLR standard (75 Ω), les câbles DMX professionnels présentent une impédance de 120 Ω, garantissant l'intégrité du signal sur des distances allant jusqu'à 300 mètres sans répéteur. Les connecteurs Neutrik XLR 5 broches (norme EIA-485) offrent une meilleure immunité aux interférences que les XLR 3 broches, bien que ces derniers restent largement utilisés pour leur compatibilité avec le matériel audio.

Les systèmes multicore répondent aux besoins de transport simultané de multiples signaux. Un snake audio 24/8 transporte 24 canaux depuis la scène (microphones, instruments) vers la régie, avec 8 retours pour les enceintes de monitoring, le tout dans une gaine unique de 50 mm de diamètre. Les connecteurs de scène (stage box) intègrent des prises XLR femelles numérotées côté scène et un câble multipaire se terminant par des XLR mâles individuels côté régie. Les marques Adam Hall et Sommer Cable proposent des multicores avec blindage par paire (réduction des diaphonies) et gaine en polyuréthane résistante à l'abrasion.

Les boîtiers de distribution Harting permettent de centraliser jusqu'à 19 circuits électriques dans un connecteur unique de format compact (110×110 mm). Utilisés principalement pour l'alimentation des structures de truss motorisées, ils réduisent le temps de câblage de 70 % par rapport aux connexions individuelles. Chaque contact supporte jusqu'à 16A, soit une capacité totale de 304A en 400V triphasé (210 kW théoriques, 150 kW en usage réel avec coefficients de sécurité).

Les systèmes Socapex 19 broches (norme CEE 7/17) distribuent six circuits d'éclairage gradables dans un seul câble, chaque circuit supportant 16A. Largement adoptés dans les théâtres et les installations fixes, ils nécessitent des câbles spécifiques 7×2,5 mm² (six phases + terre) et des breakout boxes pour la répartition vers les projecteurs individuels. La compatibilité avec les gradateurs analogiques et les systèmes DMX en fait une solution polyvalente pour les installations d'éclairage complexes.

Normes de Protection IP et Sécurité Électrique

L'indice de protection IP (Ingress Protection) définit le niveau d'étanchéité d'un équipement électrique selon la norme IEC 60529. Le premier chiffre indique la protection contre les solides (de 0 = aucune protection à 6 = étanche à la poussière), le second contre les liquides (de 0 = aucune protection à 8 = immersion prolongée). Pour l'événementiel, quatre niveaux dominent :

IP20 : protection minimale contre les contacts directs (doigts), aucune protection contre l'eau. Réservé aux environnements intérieurs secs (régies techniques, salles de spectacle climatisées). Les prises Schuko domestiques standard correspondent à cette classe.

IP44 : protection contre les projections d'eau de toutes directions. Standard pour les installations temporaires couvertes (chapiteaux, scènes sous toit). Les connecteurs CEE bleus et rouges avec capots rabattables atteignent ce niveau. Obligatoire selon la DGUV Vorschrift 17 pour tout matériel utilisé dans les lieux de rassemblement public.

IP54 : étanchéité à la poussière (chiffre 5) et protection contre les projections d'eau. Niveau intermédiaire pour les zones semi-extérieures (loges, zones de stockage couvertes mais non closes). Les répartiteurs mobiles en plastique ABS avec joints toriques atteignent généralement IP54.

IP67 : étanchéité totale à la poussière et immersion temporaire jusqu'à 1 mètre pendant 30 minutes. Indispensable pour les festivals en plein air, les événements nautiques et les installations de plage. Les connecteurs powerCON TRUE1 TOP de Neutrik et les répartiteurs en caoutchouc plein PCE atteignent cette classe. Coût supérieur de 40 à 60 % par rapport à l'IP44, mais durabilité accrue de 300 %.

La protection différentielle (disjoncteur FI) détecte les courants de fuite vers la terre (contact indirect, défaut d'isolement) et coupe l'alimentation en moins de 30 millisecondes. Les seuils de déclenchement sont de 30 mA pour la protection des personnes (obligatoire dans les lieux publics) et 300 mA pour la protection des installations (prévention des incendies). Les répartiteurs mobiles professionnels intègrent systématiquement un FI 30 mA de type A (détection des courants alternatifs et pulsés) ou type B (détection des courants continus, nécessaire pour les gradateurs électroniques et les alimentations à découpage).

Les contrôles périodiques selon DGUV Vorschrift 3 imposent une vérification semestrielle du matériel de location (câbles, répartiteurs, prolongateurs) par un électricien qualifié, avec mesure de la résistance d'isolement (minimum 1 MΩ), de la continuité de terre (maximum 0,3 Ω) et du déclenchement des protections différentielles. Chaque équipement contrôlé reçoit une étiquette avec date et signature, traçabilité obligatoire en cas d'incident.

LTT – Votre Spécialiste pour la Connectique Événementielle

Depuis plus de 25 ans, LTT accompagne les professionnels de l'événementiel avec une expertise reconnue en matière de câblage et de distribution électrique scénique. Notre assortiment couvre l'intégralité de la chaîne de connectique, des câbles H07RN-F en caoutchouc par mètre linéaire aux répartiteurs mobiles 63A complets, en passant par les connecteurs spécialisés DMX, powerCON et Socapex. Nous proposons les marques de référence du secteur : Neutrik pour les connecteurs audio et powerCON, Sommer Cable et Adam Hall Cables pour les multicores professionnels, PCE et Mennekes pour les systèmes CEE industriels, Riggatec pour les répartiteurs mobiles certifiés.

Notre garantie LTT de 3 ans sur l'ensemble des produits de connectique témoigne de notre confiance dans la qualité des composants sélectionnés. Chaque câble, chaque connecteur est testé selon les normes EN en vigueur, avec traçabilité complète et documentation technique fournie. La livraison gratuite dès 69 € et l'expédition rapide depuis notre entrepôt de Bocholt en Allemagne vous permettent de recevoir votre matériel dans les meilleurs délais, avec possibilité d'expédition express pour les urgences de production.

Nos clients bénéficient également de conditions de grossiste pour les achats en volume, particulièrement appréciées par les loueurs de matériel événementiel et les intégrateurs qui équipent des salles de spectacle. Notre réseau international de revendeurs garantit un support technique dans toute l'Europe, avec des solutions sur mesure pour les projets d'envergure (festivals, tournées, installations permanentes). Faites confiance à LTT pour mettre en scène vos événements avec une connectique fiable, sécurisée et conforme aux normes professionnelles les plus exigeantes.

Guide des Sections de Câbles et Capacités de Charge

Le dimensionnement correct des sections de câbles garantit la sécurité électrique et prévient les échauffements dangereux. Les sections se mesurent en millimètres carrés (mm²) et déterminent la résistance électrique du conducteur : plus la section est importante, plus la résistance est faible, et moins le câble chauffe sous charge.

Câbles Monophasés 230V (3×1,5 mm² à 3×6 mm²)

Le câble 3×1,5 mm² (phase, neutre, terre) supporte une charge maximale de 16A, soit 3 680 W en 230V. Il convient pour l'éclairage LED (consommation typique de 10 à 50 W par projecteur), les petits systèmes audio (enceintes actives jusqu'à 500 W) et les prolongateurs domestiques jusqu'à 25 mètres. Au-delà, la chute de tension devient perceptible (gradation de l'éclairage, perte de puissance audio).

Le câble 3×2,5 mm² supporte 25A en installation fixe, limité à 20A en usage mobile (coefficient de sécurité). Capacité de 4 600 W en 230V, il alimente les projecteurs traditionnels 1 kW, les machines à fumée lourde (1 500 W), les gradateurs 6 circuits et les prolongateurs jusqu'à 50 mètres. C'est le standard de l'événementiel léger à moyen.

Le câble 3×4 mm² (32A, 7 360 W) et le 3×6 mm² (40A, 9 200 W) sont réservés aux alimentations principales de répartiteurs, aux lignes de distribution longue distance (plus de 50 mètres) et aux équipements haute puissance (gradateurs 12 circuits, systèmes de sonorisation line-array).

Câbles Triphasés 400V (5G2,5 mm² à 5G6 mm²)

La notation 5G signifie 5 conducteurs avec terre (Gelb-Grün en allemand) : trois phases, un neutre, une terre. Le câble 5G2,5 mm² (16A par phase) transporte jusqu'à 11 kW en triphasé équilibré (3 × 230V × 16A). Il alimente les répartiteurs mobiles standard, les ponts d'éclairage de petite capacité et les installations de stand d'exposition.

Le câble 5G4 mm² (25A par phase, 17 kW) et le 5G6 mm² (32A par phase, 22 kW) constituent les alimentations principales des grandes installations : scènes de festival, répartiteurs 63A, gradateurs haute densité. Leur coût au mètre linéaire (8 à 15 € pour le 5G6) impose une planification rigoureuse des longueurs nécessaires.

Règle de Dimensionnement Pratique

Pour un fonctionnement sécurisé, la charge réelle ne doit jamais dépasser 80 % de la capacité nominale du câble. Un câble 3×2,5 mm² (capacité théorique 4 600 W) sera donc limité à 3 680 W en usage continu. Cette marge absorbe les surintensités transitoires (démarrage des moteurs, appel de courant des transformateurs) et compense l'échauffement en cas de câbles enroulés ou superposés.

FAQ – Questions et réponses

Quel câble pour répartiteur événementiel ?

Le choix du câble pour un répartiteur événementiel dépend de la puissance totale à distribuer et de la distance entre la source et le répartiteur. Pour un répartiteur 16A triphasé (11 kW), utilisez un câble 5G2,5 mm² en H07RN-F jusqu'à 25 mètres. Pour un répartiteur 32A (22 kW), privilégiez un câble 5G4 mm² jusqu'à 30 mètres, ou 5G6 mm² au-delà. Les câbles en caoutchouc H07RN-F résistent aux contraintes mécaniques des montages répétés et aux températures extérieures de -25°C à +60°C, contrairement aux câbles PVC domestiques. Vérifiez que le câble dispose d'une certification conforme à la norme IEC 60332 (résistance au feu) et que sa section est compatible avec la protection en amont (disjoncteur 16A pour du 2,5 mm², 32A pour du 6 mm²). Pour les installations temporaires soumises à la DGUV Vorschrift 17, un contrôle semestriel de l'isolement et de la continuité de terre est obligatoire.

Quand utiliser 3×1,5 mm² et quand utiliser 3×2,5 mm² ?

Le câble 3×1,5 mm² convient pour les charges jusqu'à 3 680 W (16A en 230V) sur des distances maximales de 25 mètres : éclairage LED (consommation de 10 à 50 W par projecteur), petites enceintes actives (jusqu'à 500 W), machines à brouillard légères (700 W), prolongateurs domestiques. Au-delà de 25 mètres, la chute de tension devient perceptible (baisse de luminosité, perte de puissance audio). Le câble 3×2,5 mm² s'impose pour les charges de 3 680 W à 4 600 W (20A en usage mobile) et les distances de 25 à 50 mètres : projecteurs traditionnels 1 kW, machines à fumée lourde (1 500 W), gradateurs 6 circuits, alimentations de répartiteurs secondaires. La section 2,5 mm² offre également une meilleure résistance mécanique (conducteurs plus épais, moins de risque de rupture) et une durée de vie supérieure en usage intensif. En cas de doute, privilégiez toujours la section supérieure : le surcoût (environ 30 %) est négligeable face aux risques d'échauffement et de coupure intempestive.

Peut-on diviser un câble électrique avec un répartiteur ?

Oui, la division d'un câble électrique via un répartiteur est la méthode standard en événementiel, à condition de respecter les règles de dimensionnement et de protection. Un répartiteur permet de distribuer l'alimentation d'une source unique (prise CEE 16A ou 32A) vers plusieurs équipements via des prises secondaires (CEE 16A, Schuko 230V). La règle fondamentale : la somme des courants consommés par tous les équipements branchés ne doit jamais dépasser le courant nominal de l'alimentation principale. Par exemple, un répartiteur alimenté en CEE 16A triphasé (11 kW) peut distribuer trois circuits de 3 680 W chacun, à condition d'équilibrer les phases (un circuit par phase). Les répartiteurs professionnels intègrent des disjoncteurs individuels par circuit de sortie (protection contre les surcharges) et un disjoncteur différentiel 30 mA (protection des personnes contre les contacts indirects). Pour les installations temporaires, la norme DGUV Vorschrift 17 impose l'utilisation de répartiteurs certifiés IP44 minimum, avec contrôle semestriel par un électricien qualifié. N'utilisez jamais de multiprises domestiques en cascade : elles ne disposent pas de protection différentielle et présentent un risque d'incendie élevé.

Quels types de connecteurs existent pour l'événementiel ?

L'événementiel professionnel utilise cinq familles de connecteurs principales. Les connecteurs CEE (norme EN 60309) assurent l'alimentation électrique : CEE 16A et 32A en 400V triphasé (code couleur rouge), CEE 16A en 230V monophasé (code couleur bleu). Ils offrent une protection IP44 à IP67 selon les modèles, avec verrouillage par rotation et impossibilité de connexion sous tension. Les connecteurs Schuko 230V (prises domestiques européennes) sont limités à 16A et réservés aux équipements légers en environnement sec (IP20). Les connecteurs powerCON de Neutrik (powerCON, powerCON TRUE1) verrouillent l'alimentation des projecteurs et machines à effets, évitant les déconnexions accidentelles ; ils supportent 20A en 230V avec certification IP65 pour les versions TOP. Les connecteurs XLR 3 et 5 broches transportent les signaux audio (microphones, enceintes) et DMX 512 (contrôle d'éclairage) ; les XLR DMX professionnels présentent une impédance de 120 Ω contre 75 Ω pour les XLR audio. Enfin, les connecteurs Harting et Socapex centralisent respectivement jusqu'à 19 circuits et 6 circuits d'éclairage dans un seul connecteur compact, réduisant drastiquement les temps de câblage sur les grandes installations.

Quelle protection IP pour l'extérieur ?

Les événements en extérieur imposent une protection IP minimale de IP44 pour les installations sous abri (chapiteaux, scènes couvertes), garantissant l'étanchéité aux projections d'eau de toutes directions. Cette protection est obligatoire selon la DGUV Vorschrift 17 pour tout matériel électrique utilisé dans les lieux de rassemblement public. Pour les installations totalement exposées aux intempéries (festivals en plein air, événements nautiques, plages), la protection IP67 s'impose : étanchéité totale à la poussière et immersion temporaire jusqu'à 1 mètre pendant 30 minutes. Les connecteurs powerCON TRUE1 TOP de Neutrik, les prises CEE avec capots verrouillables et les répartiteurs en caoutchouc plein PCE atteignent ce niveau. La protection IP54 constitue un compromis pour les zones semi-extérieures (loges, zones de stockage couvertes mais non closes). Le surcoût d'un matériel IP67 par rapport à l'IP44 atteint 40 à 60 %, mais la durabilité est triplée et les risques d'électrocution en environnement humide sont éliminés. Complétez systématiquement l'installation par un disjoncteur différentiel 30 mA de type A minimum (type B pour les gradateurs électroniques), obligatoire pour la protection des personnes en milieu humide.

Quelle est la différence entre un câble DMX et un câble XLR audio ?

Bien que les câbles DMX et XLR audio utilisent des connecteurs identiques (XLR 3 ou 5 broches), leurs caractéristiques électriques diffèrent fondamentalement. Un câble XLR audio présente une impédance de 75 Ω et transporte des signaux analogiques symétriques (microphones, enceintes actives) avec une bande passante de 20 Hz à 20 kHz. Un câble DMX 512 présente une impédance de 120 Ω et transporte des données numériques selon le protocole EIA-485 à 250 kbit/s, contrôlant jusqu'à 512 canaux d'éclairage sur une distance maximale de 300 mètres sans répéteur. L'utilisation d'un câble audio pour du DMX fonctionne sur de courtes distances (moins de 50 mètres) mais génère des erreurs de transmission (scintillement des projecteurs, perte de contrôle) sur de longues lignes en raison de la désadaptation d'impédance. Les câbles DMX professionnels intègrent également un blindage renforcé contre les interférences électromagnétiques (proximité des gradateurs, des moteurs) et une paire torsadée de précision (twist pitch constant). Pour une installation fiable, utilisez toujours des câbles certifiés DMX (Adam Hall, Sommer Cable) et terminez la ligne par une résistance de 120 Ω (bouchon XLR avec résistance intégrée) pour éliminer les réflexions de signal.

Combien coûte un répartiteur professionnel pour l'événementiel ?

Le prix d'un répartiteur professionnel varie de 45 € à 850 € selon la capacité, la protection IP et les fonctionnalités intégrées. Un répartiteur basique CEE 16A vers 3× Schuko 230V en plastique IP44 coûte entre 45 € et 75 €, suffisant pour les petites installations intérieures (DJ, petit éclairage). Un répartiteur mobile CEE 16A triphasé avec 2× CEE 16A + 4× Schuko et protection FI 30 mA intégrée atteint 180 € à 280 € (marques PCE, Mennekes), standard pour les installations de scène moyennes. Les répartiteurs 32A triphasés avec 2× CEE 32A + 2× CEE 16A + 6× Schuko, boîtier caoutchouc IP67 et disjoncteurs individuels par circuit se situent entre 420 € et 650 €, indispensables pour les festivals et les événements en extérieur. Enfin, les répartiteurs haute capacité 63A avec protection différentielle type B (compatible gradateurs électroniques), boîtier aluminium et montage sur pied atteignent 750 € à 850 €, réservés aux alimentations principales de grandes scènes. Privilégiez les marques certifiées (PCE, Mennekes, Walther) avec traçabilité complète et documentation technique : un répartiteur non conforme expose à des sanctions pénales en cas d'accident et invalide les assurances responsabilité civile. Chez LTT, tous nos répartiteurs sont certifiés et bénéficient de la garantie 3 ans.

Quel câble multicore pour une scène de concert ?

Le choix d'un câble multicore (snake audio) pour une scène de concert dépend du nombre de canaux à transporter et de la distance entre la scène et la régie son. Un système 16/4 (16 canaux scène vers régie, 4 retours régie vers scène) convient pour les petites formations (groupe rock, orchestre de chambre) avec une distance maximale de 50 mètres. Un système 24/8 (24 canaux aller, 8 retours) est le standard pour les concerts moyens (big band, groupe avec nombreux instruments) jusqu'à 75 mètres. Les grandes productions (festivals, orchestres symphoniques) nécessitent des systèmes 32/16 voire 40/8 sur des distances pouvant atteindre 100 mètres. Les câbles professionnels Adam Hall K3 MMF ou Sommer Cable Epilogue intègrent un blindage par paire (réduction des diaphonies à moins de -60 dB), une gaine en polyuréthane résistante à l'abrasion (durée de vie de 5 à 10 ans en usage intensif) et des repères de numérotation clairs sur le stage box et les queues individuelles. La section des conducteurs (0,22 mm² à 0,34 mm²) influence la qualité sonore : privilégiez 0,34 mm² pour les longues distances (moins de perte en haute fréquence). Coût indicatif : 12 € à 18 € le mètre pour un 24/8 professionnel, soit 900 € à 1 350 € pour un snake de 75 mètres avec stage box et breakout. Complétez l'installation par des protections de câble (rampes, gaines) aux points de passage du public pour éviter les arrachements.

Catégories
227 Articles
Fermer filtres

  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
de à
1 de 10 pages
Aucun résultat trouvé pour le filtre !
DAP FL23 - 2 RCA Male L/R > 2 mono Klinke L/R 1,5 m
DAP-Audio FL23 - 2 RCA mâle L/R vers 2 jack mono L/R 1,5 m
DAP-Audio FL23 - 2 RCA mâle L/R vers 2 jack mono L/R 1,5 m
1,5 m Données techniques: Working Voltage Overflash: 30 V • Connecteur 1: TS 6.3 mm unbalanced • Connecteur 2: RCA • Longueur Câble: 1.5 m • Contacts: 2...
5,40 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP CAT5E Cable  With Neutrik Ethercon 20m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 20 m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 20 m
Câble CAT5E équipé de deux connecteurs NE8MCB Neutrik Ethercon. Données techniques: Poids: 0.8 kg • Classement IP: IP20 (indoor use only) • Matériau: PVC...
80,75 € *
incl. TVA, livraison gratuite
en Allemagne [International]
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FV02 - Ø6 mm. 3 BNC > 3 BNC 3 m
DAP-Audio FV02 - 3 BNC vers 3 BNC Ø 6 mm 3 m
DAP-Audio FV02 - 3 BNC vers 3 BNC Ø 6 mm 3 m
3 m Données techniques: Working Voltage Overflash: 30 V • Impédance: 75 Ω • Connecteur 1: BNC • Connecteur 2: BNC • Longueur Câble: 3 m • Type...
18,53 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC S-Video Kabel 1,5m
OMNITRONIC Câble S-Vidéo 1.5m
OMNITRONIC Câble S-Vidéo 1.5m
Longueur du câble : 1,5 m • Prise A : 1 x connecteur S-vidéo • Fiche B : 1 x connecteur S-vidéo • Couleur : Noir • Poids : 0,07 kg •
3,50 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC Antennenkabel TNC-Set 5 m
OMNITRONIC Câble d'antenne TNC Set 5 m
OMNITRONIC Câble d'antenne TNC Set 5 m
Câble d'antenne TNC Différentes versions disponibles • (19") Installation en rack possible (48,3 cm) • Contenu de l'emballage 2 câbles TNC, 2 adaptateurs...
27,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FL30 - Stereo mini Klinke > 2 RCA Male L/R 1,5 m
DAP-Audio FL30 - mini-jack stéréo vers 2 RCA mâle L/R 1,5 m
DAP-Audio FL30 - mini-jack stéréo vers 2 RCA mâle L/R 1,5 m
1,5 m Données techniques: Working Voltage Overflash: 30 V • Connecteur 1: TRS 3.5 mm balanced • Connecteur 2: RCA • Longueur Câble: 1.5 m • Contacts: 3...
4,84 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP CAT5E Cable  With Neutrik Ethercon 6m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 6 m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 6 m
Câble CAT5E équipé de deux connecteurs NE8MCB Neutrik Ethercon. Données techniques: Poids: 0.3 kg • Classement IP: IP20 (indoor use only) • Matériau: PVC...
41,50 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées

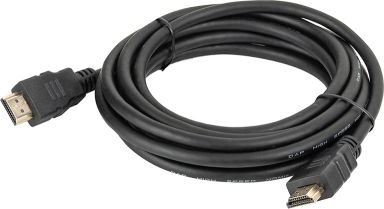

HDMI Kabel 1.4 a 5 m
HDMI câble 1.4 a 5 m
HDMI câble 1.4 a 5 m
HDMI signifie « High-Definition Multimedia Interface » (interface multimédia haute définition) et est l'interface SCART du futur, car elle permet non seulement une...
12,43 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Stock faible
Délai de livraison: 1-3 journées
Délai de livraison: 1-3 journées
OMNITRONIC Antennenkabel TNC-Set 10 m
OMNITRONIC Câble d'antenne TNC Set 10 m
OMNITRONIC Câble d'antenne TNC Set 10 m
Câble d'antenne TNC Différentes versions disponibles • (19") Installation en rack possible (48,3 cm) • Contenu de l'emballage 2 câbles TNC, 2 adaptateurs...
44,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP CAT5E Cable  With Neutrik Ethercon 10m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 10 m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 10 m
Câble CAT5E équipé de deux connecteurs NE8MCB Neutrik Ethercon. Données techniques: Poids: 0.5 kg • Classement IP: IP20 (indoor use only) • Matériau: PVC...
46,75 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FL30 - Stereo mini Klinke > 2 RCA Male L/R 3 m
DAP-Audio FL30 - mini-jack stéréo vers 2 RCA mâle L/R 3 m
DAP-Audio FL30 - mini-jack stéréo vers 2 RCA mâle L/R 3 m
3 m Données techniques: Working Voltage Overflash: 30 V • Connecteur 1: TRS 3.5 mm balanced • Connecteur 2: RCA • Longueur Câble: 3 m • Contacts: 3...
5,50 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP CAT5E Cable  With Neutrik Ethercon 15m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 15 m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 15 m
Câble CAT5E équipé de deux connecteurs NE8MCB Neutrik Ethercon. Données techniques: Poids: 0.6 kg • Classement IP: IP20 (indoor use only) • Matériau: PVC...
73,95 € *
incl. TVA, livraison gratuite
en Allemagne [International]
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP CAT5E Cable  With Neutrik Ethercon 1,5m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 1,5 m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 1,5 m
Câble CAT5E équipé de deux connecteurs NE8MCB Neutrik Ethercon. Données techniques: Poids: 0.2 kg • Classement IP: IP20 (indoor use only) • Matériau: PVC...
33,50 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP CAT5E Cable  With Neutrik Ethercon 3m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 3 m
DAP-Audio FL57 - Câble CAT5E avec Neutrik etherCON 3 m
Câble CAT5E équipé de deux connecteurs NE8MCB Neutrik Ethercon. Données techniques: Poids: 0.2 kg • Classement IP: IP20 (indoor use only) • Matériau: PVC...
35,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC CAT-5 Kabel 5m sw
OMNITRONIC Câble CAT-5 5m bk
OMNITRONIC Câble CAT-5 5m bk
Câble de données ou réseau fabricant d'équipement d'origine • Fabriqué en Allemagne • Construction du câble : CAT5 • Longueur du câble :...
5,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC Antennenkabel BNC-Set 5 m
OMNITRONIC Câble d'antenne BNC Set 5 m
OMNITRONIC Câble d'antenne BNC Set 5 m
Câble d'antenne BNC Différentes versions disponibles • (19") Installation en rack possible (48,3 cm) • Contenu de l'emballage 2 câbles BNC, 2 adaptateurs...
27,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC Antennenkabel BNC-Set 3 m
OMNITRONIC Câble d'antenne BNC Set 3 m
OMNITRONIC Câble d'antenne BNC Set 3 m
Câble d'antenne BNC Différentes versions disponibles • (19") Installation en rack possible (48,3 cm) • Contenu de l'emballage 2 câbles BNC, 2 adaptateurs...
23,82 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC Antennenkabel BNC-Set 10 m
OMNITRONIC Câble d'antenne BNC Set 10 m
OMNITRONIC Câble d'antenne BNC Set 10 m
Câble d'antenne BNC Différentes versions disponibles • (19") Installation en rack possible (48,3 cm) • Contenu de l'emballage 2 câbles BNC, 2 adaptateurs...
44,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FL25 - 2 RCA Male L/R > 2 XLR/F 3 p. 3 m
DAP-Audio FL25 - 2 RCA mâle L/R vers 2 XLR/F 3P 3 m
DAP-Audio FL25 - 2 RCA mâle L/R vers 2 XLR/F 3P 3 m
3 m Données techniques: Working Voltage Overflash: 30 V • Connecteur 1: XLR 3P • Connecteur 2: RCA • Longueur Câble: 3 m • Contacts: 2 • Diamètre...
9,41 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FV01 - Ø6 mm. BNC > BNC 10 m
DAP-Audio FV01 - BNC vers BNC Ø 6 mm 10 m
DAP-Audio FV01 - BNC vers BNC Ø 6 mm 10 m
10 m Données techniques: Working Voltage Overflash: 30 V • Impédance: 75 Ω • Connecteur 1: BNC • Connecteur 2: BNC • Longueur Câble: 10 m • Type...
30,50 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
OMNITRONIC CAT-5 Kabel 1m sw
OMNITRONIC Câble CAT-5 1m bk
OMNITRONIC Câble CAT-5 1m bk
Câble de données ou réseau fabricant d'équipement d'origine • Construction du câble : CAT5 • Longueur du câble : 1 m • Prise A : 1 x RJ-45 (M)...
2,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FV02 - Ø6 mm. 3 BNC > 3 BNC 6 m
DAP-Audio FV02 - 3 BNC vers 3 BNC Ø 6 mm 6 m
DAP-Audio FV02 - 3 BNC vers 3 BNC Ø 6 mm 6 m
6 m Données techniques: Working Voltage Overflash: 30 V • Impédance: 75 Ω • Connecteur 1: BNC • Connecteur 2: BNC • Longueur Câble: 6 m • Type...
24,65 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
DAP FV05 - Ø6 mm. 5 BNC > 5 BNC 1,5 m
DAP-Audio FV05 - BNC vers BNC Ø 6 mm 1,5 m
DAP-Audio FV05 - BNC vers BNC Ø 6 mm 1,5 m
1,5 m Données techniques: Working Voltage Overflash: 30 V • Impédance: 75 Ω • Connecteur 1: BNC • Connecteur 2: BNC • Longueur Câble: 1.5 m • Type...
26,90 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
JTS RTF-3 Antennenkabel
JTS RTF-3 Cordon antenne BNC, 2 x 3 m
JTS RTF-3 Cordon antenne BNC, 2 x 3 m
Cordon antenne BNC 50 • 2 x BNC mâle • Longueur 2 x 3 m • 2 x embase BNC • Données techniques: Domaine utilisation: cordon antenne • Fiches: 2 x BNC mâle...
41,17 € *
incl. TVA, plus frais d'envoi
Disponibilité:
Délai de livraison: 3-5 journées
Délai de livraison: 3-5 journées
1 de 10 pages
Facts
Câbles, Fiches et Répartiteurs Professionnels pour l'Événementiel: La connectique électrique constitue le système nerveux de toute installation événementielle professionnelle. Chez LTT , vous trouvez l'ensemble des câbles, fiches et répartiteurs nécessaires pour alimenter vos systèmes d'éclairage, de sonorisation et de contrôle scénique en toute sécurité. Des connecteurs CEE industriels aux systèmes DMX 512 spécialisés, en passant par les... Lire plus »
Derniers articles consultés
Facts

Câbles, Fiches et Répartiteurs Professionnels pour l'Événementiel

La connectique électrique constitue le système nerveux de toute installation événementielle professionnelle. Chez LTT, vous trouvez l'ensemble des câbles, fiches et répartiteurs nécessaires pour alimenter vos systèmes d'éclairage, de sonorisation et de contrôle scénique en toute sécurité. Des connecteurs CEE industriels aux systèmes DMX 512 spécialisés, en passant par les solutions powerCON et XLR, notre assortiment répond aux exigences des techniciens événementiels, des concepteurs de scènes et des installateurs professionnels. Chaque composant est sélectionné pour sa fiabilité dans les conditions exigeantes des tournées, des festivals et des installations temporaires.

Qu'est-ce qu'un système de câblage professionnel pour l'événementiel ?

Un système de câblage événementiel professionnel se compose de trois éléments fondamentaux : les câbles eux-mêmes, conçus avec des sections adaptées aux charges électriques (de 3×1,5 mm² pour l'éclairage léger jusqu'à 5G6 mm² pour les distributions haute puissance), les fiches et connecteurs qui assurent les raccordements sécurisés (CEE 16A et 32A pour le courant triphasé 400V, Schuko pour le 230V domestique, powerCON pour l'éclairage scénique, XLR pour les signaux audio et DMX), et enfin les répartiteurs qui permettent de distribuer l'alimentation depuis une source unique vers plusieurs équipements.

Contrairement aux installations fixes domestiques, le câblage événementiel doit répondre à des contraintes spécifiques : résistance mécanique accrue (câbles en caoutchouc H07RN-F plutôt qu'en PVC standard), protection contre les intempéries (indices IP44 minimum pour l'extérieur, IP67 pour les environnements humides), flexibilité pour les montages et démontages répétés, et conformité aux normes de sécurité DGUV Vorschrift 17 (anciennement BGV C1) qui régissent les installations temporaires en Allemagne et en Europe.

Les systèmes professionnels intègrent également des dispositifs de protection : disjoncteurs différentiels (FI) dans les répartiteurs mobiles, sections de câbles dimensionnées avec des marges de sécurité (un éclairage de 3 kW nécessite au minimum du 3×2,5 mm²), et connecteurs verrouillables pour éviter les déconnexions accidentelles pendant les spectacles. Cette approche systémique garantit la sécurité des techniciens et du public tout en assurant la continuité de l'alimentation électrique durant les événements.

Domaines d'Application et Solutions de Connectique Scénique

Les câbles, fiches et répartiteurs professionnels trouvent leur application dans tous les secteurs de l'événementiel. Sur les scènes de concert, les systèmes multicore et snake audio transportent simultanément jusqu'à 32 canaux audio depuis la scène vers la régie son, tandis que les câbles DMX 512 relient les pupitres d'éclairage aux projecteurs et machines à effets. Les connecteurs powerCON Neutrik assurent l'alimentation verrouillée des projecteurs LED et des lyres motorisées, évitant toute coupure durant les performances.

Dans le secteur du messebau et des expositions, les répartiteurs CEE 32A alimentent des stands entiers, se subdivisant ensuite en prises 16A et Schuko 230V pour les écrans, l'éclairage d'accentuation et les systèmes multimédias. Les boîtiers de distribution Harting haute densité permettent de centraliser jusqu'à 19 circuits dans un seul connecteur compact, réduisant considérablement le temps de montage et de démontage.

Les installations théâtrales et architecturales nécessitent des câbles de sections importantes (5G4 mm² à 5G6 mm²) pour alimenter les gradateurs et les ponts d'éclairage, avec des longueurs pouvant atteindre 50 mètres sans perte de tension significative. Les systèmes Socapex 19 broches distribuent six circuits d'éclairage dans un seul câble, optimisant le câblage des structures de truss et des portiques.

Enfin, les événements en extérieur (festivals, spectacles de plein air) imposent l'utilisation de matériel certifié IP67 pour les zones exposées aux intempéries, avec des répartiteurs en caoutchouc plein équipés de protection différentielle 30 mA pour la sécurité des personnes en environnement humide.

Critères de Qualité et Exigences Professionnelles

Le choix d'un câblage professionnel repose sur des critères techniques précis. La section du câble détermine la puissance maximale transportable : un câble 3×1,5 mm² supporte jusqu'à 3 680 W (16A × 230V), tandis qu'un 3×2,5 mm² atteint 5 750 W, et un câble triphasé 5G2,5 mm² peut véhiculer jusqu'à 11 kW en 400V. Les fabricants premium comme Sommer Cable, Titanex et Neutrik garantissent des conducteurs en cuivre électrolytique pur à 99,9 %, minimisant les pertes résistives et l'échauffement.

La protection IP constitue un critère décisif : IP20 suffit pour les environnements intérieurs secs, IP44 est le minimum pour les installations temporaires couvertes (protection contre les projections d'eau), IP54 convient aux zones semi-extérieures, tandis que IP67 (immersion temporaire jusqu'à 1 mètre) s'impose pour les scènes de festivals et les événements en plein air. Les connecteurs PCE et Mennekes offrent ces niveaux de protection avec des joints toriques et des capots verrouillables.

Les normes de certification garantissent la conformité : la norme EN 60309 régit les prises CEE industrielles (le code couleur bleu pour 230V, rouge pour 400V), la norme IEC 60332 certifie la résistance au feu des gaines, et la conformité DGUV Vorschrift 17 impose des contrôles réguliers (tous les 6 mois pour le matériel de location) par des électriciens qualifiés. Les câbles H07RN-F en caoutchouc résistent à l'abrasion et aux températures de -25°C à +60°C, contrairement aux câbles PVC domestiques limités à 0°C.

Chez LTT, nous proposons des systèmes complets de marques reconnues : Adam Hall Cables pour les multicores audio, Hicon et Accu Cable pour les connecteurs XLR et powerCON, Riggatec pour les répartiteurs mobiles certifiés, avec des prix allant de 15 € pour un adaptateur CEE basique jusqu'à 850 € pour un répartiteur mobile 63A avec protection différentielle intégrée. Chaque produit bénéficie de notre garantie LTT de 3 ans.

Systèmes DMX et Multicore pour Éclairage Scénique

Le protocole DMX 512 constitue le standard universel de contrôle d'éclairage événementiel, transmettant jusqu'à 512 canaux de données sur un câble blindé à paire torsadée. Contrairement aux câbles audio XLR standard (75 Ω), les câbles DMX professionnels présentent une impédance de 120 Ω, garantissant l'intégrité du signal sur des distances allant jusqu'à 300 mètres sans répéteur. Les connecteurs Neutrik XLR 5 broches (norme EIA-485) offrent une meilleure immunité aux interférences que les XLR 3 broches, bien que ces derniers restent largement utilisés pour leur compatibilité avec le matériel audio.

Les systèmes multicore répondent aux besoins de transport simultané de multiples signaux. Un snake audio 24/8 transporte 24 canaux depuis la scène (microphones, instruments) vers la régie, avec 8 retours pour les enceintes de monitoring, le tout dans une gaine unique de 50 mm de diamètre. Les connecteurs de scène (stage box) intègrent des prises XLR femelles numérotées côté scène et un câble multipaire se terminant par des XLR mâles individuels côté régie. Les marques Adam Hall et Sommer Cable proposent des multicores avec blindage par paire (réduction des diaphonies) et gaine en polyuréthane résistante à l'abrasion.

Les boîtiers de distribution Harting permettent de centraliser jusqu'à 19 circuits électriques dans un connecteur unique de format compact (110×110 mm). Utilisés principalement pour l'alimentation des structures de truss motorisées, ils réduisent le temps de câblage de 70 % par rapport aux connexions individuelles. Chaque contact supporte jusqu'à 16A, soit une capacité totale de 304A en 400V triphasé (210 kW théoriques, 150 kW en usage réel avec coefficients de sécurité).

Les systèmes Socapex 19 broches (norme CEE 7/17) distribuent six circuits d'éclairage gradables dans un seul câble, chaque circuit supportant 16A. Largement adoptés dans les théâtres et les installations fixes, ils nécessitent des câbles spécifiques 7×2,5 mm² (six phases + terre) et des breakout boxes pour la répartition vers les projecteurs individuels. La compatibilité avec les gradateurs analogiques et les systèmes DMX en fait une solution polyvalente pour les installations d'éclairage complexes.

Normes de Protection IP et Sécurité Électrique

L'indice de protection IP (Ingress Protection) définit le niveau d'étanchéité d'un équipement électrique selon la norme IEC 60529. Le premier chiffre indique la protection contre les solides (de 0 = aucune protection à 6 = étanche à la poussière), le second contre les liquides (de 0 = aucune protection à 8 = immersion prolongée). Pour l'événementiel, quatre niveaux dominent :

IP20 : protection minimale contre les contacts directs (doigts), aucune protection contre l'eau. Réservé aux environnements intérieurs secs (régies techniques, salles de spectacle climatisées). Les prises Schuko domestiques standard correspondent à cette classe.

IP44 : protection contre les projections d'eau de toutes directions. Standard pour les installations temporaires couvertes (chapiteaux, scènes sous toit). Les connecteurs CEE bleus et rouges avec capots rabattables atteignent ce niveau. Obligatoire selon la DGUV Vorschrift 17 pour tout matériel utilisé dans les lieux de rassemblement public.

IP54 : étanchéité à la poussière (chiffre 5) et protection contre les projections d'eau. Niveau intermédiaire pour les zones semi-extérieures (loges, zones de stockage couvertes mais non closes). Les répartiteurs mobiles en plastique ABS avec joints toriques atteignent généralement IP54.

IP67 : étanchéité totale à la poussière et immersion temporaire jusqu'à 1 mètre pendant 30 minutes. Indispensable pour les festivals en plein air, les événements nautiques et les installations de plage. Les connecteurs powerCON TRUE1 TOP de Neutrik et les répartiteurs en caoutchouc plein PCE atteignent cette classe. Coût supérieur de 40 à 60 % par rapport à l'IP44, mais durabilité accrue de 300 %.

La protection différentielle (disjoncteur FI) détecte les courants de fuite vers la terre (contact indirect, défaut d'isolement) et coupe l'alimentation en moins de 30 millisecondes. Les seuils de déclenchement sont de 30 mA pour la protection des personnes (obligatoire dans les lieux publics) et 300 mA pour la protection des installations (prévention des incendies). Les répartiteurs mobiles professionnels intègrent systématiquement un FI 30 mA de type A (détection des courants alternatifs et pulsés) ou type B (détection des courants continus, nécessaire pour les gradateurs électroniques et les alimentations à découpage).

Les contrôles périodiques selon DGUV Vorschrift 3 imposent une vérification semestrielle du matériel de location (câbles, répartiteurs, prolongateurs) par un électricien qualifié, avec mesure de la résistance d'isolement (minimum 1 MΩ), de la continuité de terre (maximum 0,3 Ω) et du déclenchement des protections différentielles. Chaque équipement contrôlé reçoit une étiquette avec date et signature, traçabilité obligatoire en cas d'incident.

LTT – Votre Spécialiste pour la Connectique Événementielle

Depuis plus de 25 ans, LTT accompagne les professionnels de l'événementiel avec une expertise reconnue en matière de câblage et de distribution électrique scénique. Notre assortiment couvre l'intégralité de la chaîne de connectique, des câbles H07RN-F en caoutchouc par mètre linéaire aux répartiteurs mobiles 63A complets, en passant par les connecteurs spécialisés DMX, powerCON et Socapex. Nous proposons les marques de référence du secteur : Neutrik pour les connecteurs audio et powerCON, Sommer Cable et Adam Hall Cables pour les multicores professionnels, PCE et Mennekes pour les systèmes CEE industriels, Riggatec pour les répartiteurs mobiles certifiés.

Notre garantie LTT de 3 ans sur l'ensemble des produits de connectique témoigne de notre confiance dans la qualité des composants sélectionnés. Chaque câble, chaque connecteur est testé selon les normes EN en vigueur, avec traçabilité complète et documentation technique fournie. La livraison gratuite dès 69 € et l'expédition rapide depuis notre entrepôt de Bocholt en Allemagne vous permettent de recevoir votre matériel dans les meilleurs délais, avec possibilité d'expédition express pour les urgences de production.

Nos clients bénéficient également de conditions de grossiste pour les achats en volume, particulièrement appréciées par les loueurs de matériel événementiel et les intégrateurs qui équipent des salles de spectacle. Notre réseau international de revendeurs garantit un support technique dans toute l'Europe, avec des solutions sur mesure pour les projets d'envergure (festivals, tournées, installations permanentes). Faites confiance à LTT pour mettre en scène vos événements avec une connectique fiable, sécurisée et conforme aux normes professionnelles les plus exigeantes.

Guide des Sections de Câbles et Capacités de Charge

Le dimensionnement correct des sections de câbles garantit la sécurité électrique et prévient les échauffements dangereux. Les sections se mesurent en millimètres carrés (mm²) et déterminent la résistance électrique du conducteur : plus la section est importante, plus la résistance est faible, et moins le câble chauffe sous charge.

Câbles Monophasés 230V (3×1,5 mm² à 3×6 mm²)

Le câble 3×1,5 mm² (phase, neutre, terre) supporte une charge maximale de 16A, soit 3 680 W en 230V. Il convient pour l'éclairage LED (consommation typique de 10 à 50 W par projecteur), les petits systèmes audio (enceintes actives jusqu'à 500 W) et les prolongateurs domestiques jusqu'à 25 mètres. Au-delà, la chute de tension devient perceptible (gradation de l'éclairage, perte de puissance audio).

Le câble 3×2,5 mm² supporte 25A en installation fixe, limité à 20A en usage mobile (coefficient de sécurité). Capacité de 4 600 W en 230V, il alimente les projecteurs traditionnels 1 kW, les machines à fumée lourde (1 500 W), les gradateurs 6 circuits et les prolongateurs jusqu'à 50 mètres. C'est le standard de l'événementiel léger à moyen.

Le câble 3×4 mm² (32A, 7 360 W) et le 3×6 mm² (40A, 9 200 W) sont réservés aux alimentations principales de répartiteurs, aux lignes de distribution longue distance (plus de 50 mètres) et aux équipements haute puissance (gradateurs 12 circuits, systèmes de sonorisation line-array).

Câbles Triphasés 400V (5G2,5 mm² à 5G6 mm²)

La notation 5G signifie 5 conducteurs avec terre (Gelb-Grün en allemand) : trois phases, un neutre, une terre. Le câble 5G2,5 mm² (16A par phase) transporte jusqu'à 11 kW en triphasé équilibré (3 × 230V × 16A). Il alimente les répartiteurs mobiles standard, les ponts d'éclairage de petite capacité et les installations de stand d'exposition.

Le câble 5G4 mm² (25A par phase, 17 kW) et le 5G6 mm² (32A par phase, 22 kW) constituent les alimentations principales des grandes installations : scènes de festival, répartiteurs 63A, gradateurs haute densité. Leur coût au mètre linéaire (8 à 15 € pour le 5G6) impose une planification rigoureuse des longueurs nécessaires.

Règle de Dimensionnement Pratique

Pour un fonctionnement sécurisé, la charge réelle ne doit jamais dépasser 80 % de la capacité nominale du câble. Un câble 3×2,5 mm² (capacité théorique 4 600 W) sera donc limité à 3 680 W en usage continu. Cette marge absorbe les surintensités transitoires (démarrage des moteurs, appel de courant des transformateurs) et compense l'échauffement en cas de câbles enroulés ou superposés.

FAQ – Questions et réponses

Quel câble pour répartiteur événementiel ?

Le choix du câble pour un répartiteur événementiel dépend de la puissance totale à distribuer et de la distance entre la source et le répartiteur. Pour un répartiteur 16A triphasé (11 kW), utilisez un câble 5G2,5 mm² en H07RN-F jusqu'à 25 mètres. Pour un répartiteur 32A (22 kW), privilégiez un câble 5G4 mm² jusqu'à 30 mètres, ou 5G6 mm² au-delà. Les câbles en caoutchouc H07RN-F résistent aux contraintes mécaniques des montages répétés et aux températures extérieures de -25°C à +60°C, contrairement aux câbles PVC domestiques. Vérifiez que le câble dispose d'une certification conforme à la norme IEC 60332 (résistance au feu) et que sa section est compatible avec la protection en amont (disjoncteur 16A pour du 2,5 mm², 32A pour du 6 mm²). Pour les installations temporaires soumises à la DGUV Vorschrift 17, un contrôle semestriel de l'isolement et de la continuité de terre est obligatoire.

Quand utiliser 3×1,5 mm² et quand utiliser 3×2,5 mm² ?

Le câble 3×1,5 mm² convient pour les charges jusqu'à 3 680 W (16A en 230V) sur des distances maximales de 25 mètres : éclairage LED (consommation de 10 à 50 W par projecteur), petites enceintes actives (jusqu'à 500 W), machines à brouillard légères (700 W), prolongateurs domestiques. Au-delà de 25 mètres, la chute de tension devient perceptible (baisse de luminosité, perte de puissance audio). Le câble 3×2,5 mm² s'impose pour les charges de 3 680 W à 4 600 W (20A en usage mobile) et les distances de 25 à 50 mètres : projecteurs traditionnels 1 kW, machines à fumée lourde (1 500 W), gradateurs 6 circuits, alimentations de répartiteurs secondaires. La section 2,5 mm² offre également une meilleure résistance mécanique (conducteurs plus épais, moins de risque de rupture) et une durée de vie supérieure en usage intensif. En cas de doute, privilégiez toujours la section supérieure : le surcoût (environ 30 %) est négligeable face aux risques d'échauffement et de coupure intempestive.

Peut-on diviser un câble électrique avec un répartiteur ?

Oui, la division d'un câble électrique via un répartiteur est la méthode standard en événementiel, à condition de respecter les règles de dimensionnement et de protection. Un répartiteur permet de distribuer l'alimentation d'une source unique (prise CEE 16A ou 32A) vers plusieurs équipements via des prises secondaires (CEE 16A, Schuko 230V). La règle fondamentale : la somme des courants consommés par tous les équipements branchés ne doit jamais dépasser le courant nominal de l'alimentation principale. Par exemple, un répartiteur alimenté en CEE 16A triphasé (11 kW) peut distribuer trois circuits de 3 680 W chacun, à condition d'équilibrer les phases (un circuit par phase). Les répartiteurs professionnels intègrent des disjoncteurs individuels par circuit de sortie (protection contre les surcharges) et un disjoncteur différentiel 30 mA (protection des personnes contre les contacts indirects). Pour les installations temporaires, la norme DGUV Vorschrift 17 impose l'utilisation de répartiteurs certifiés IP44 minimum, avec contrôle semestriel par un électricien qualifié. N'utilisez jamais de multiprises domestiques en cascade : elles ne disposent pas de protection différentielle et présentent un risque d'incendie élevé.

Quels types de connecteurs existent pour l'événementiel ?

L'événementiel professionnel utilise cinq familles de connecteurs principales. Les connecteurs CEE (norme EN 60309) assurent l'alimentation électrique : CEE 16A et 32A en 400V triphasé (code couleur rouge), CEE 16A en 230V monophasé (code couleur bleu). Ils offrent une protection IP44 à IP67 selon les modèles, avec verrouillage par rotation et impossibilité de connexion sous tension. Les connecteurs Schuko 230V (prises domestiques européennes) sont limités à 16A et réservés aux équipements légers en environnement sec (IP20). Les connecteurs powerCON de Neutrik (powerCON, powerCON TRUE1) verrouillent l'alimentation des projecteurs et machines à effets, évitant les déconnexions accidentelles ; ils supportent 20A en 230V avec certification IP65 pour les versions TOP. Les connecteurs XLR 3 et 5 broches transportent les signaux audio (microphones, enceintes) et DMX 512 (contrôle d'éclairage) ; les XLR DMX professionnels présentent une impédance de 120 Ω contre 75 Ω pour les XLR audio. Enfin, les connecteurs Harting et Socapex centralisent respectivement jusqu'à 19 circuits et 6 circuits d'éclairage dans un seul connecteur compact, réduisant drastiquement les temps de câblage sur les grandes installations.

Quelle protection IP pour l'extérieur ?

Les événements en extérieur imposent une protection IP minimale de IP44 pour les installations sous abri (chapiteaux, scènes couvertes), garantissant l'étanchéité aux projections d'eau de toutes directions. Cette protection est obligatoire selon la DGUV Vorschrift 17 pour tout matériel électrique utilisé dans les lieux de rassemblement public. Pour les installations totalement exposées aux intempéries (festivals en plein air, événements nautiques, plages), la protection IP67 s'impose : étanchéité totale à la poussière et immersion temporaire jusqu'à 1 mètre pendant 30 minutes. Les connecteurs powerCON TRUE1 TOP de Neutrik, les prises CEE avec capots verrouillables et les répartiteurs en caoutchouc plein PCE atteignent ce niveau. La protection IP54 constitue un compromis pour les zones semi-extérieures (loges, zones de stockage couvertes mais non closes). Le surcoût d'un matériel IP67 par rapport à l'IP44 atteint 40 à 60 %, mais la durabilité est triplée et les risques d'électrocution en environnement humide sont éliminés. Complétez systématiquement l'installation par un disjoncteur différentiel 30 mA de type A minimum (type B pour les gradateurs électroniques), obligatoire pour la protection des personnes en milieu humide.

Quelle est la différence entre un câble DMX et un câble XLR audio ?

Bien que les câbles DMX et XLR audio utilisent des connecteurs identiques (XLR 3 ou 5 broches), leurs caractéristiques électriques diffèrent fondamentalement. Un câble XLR audio présente une impédance de 75 Ω et transporte des signaux analogiques symétriques (microphones, enceintes actives) avec une bande passante de 20 Hz à 20 kHz. Un câble DMX 512 présente une impédance de 120 Ω et transporte des données numériques selon le protocole EIA-485 à 250 kbit/s, contrôlant jusqu'à 512 canaux d'éclairage sur une distance maximale de 300 mètres sans répéteur. L'utilisation d'un câble audio pour du DMX fonctionne sur de courtes distances (moins de 50 mètres) mais génère des erreurs de transmission (scintillement des projecteurs, perte de contrôle) sur de longues lignes en raison de la désadaptation d'impédance. Les câbles DMX professionnels intègrent également un blindage renforcé contre les interférences électromagnétiques (proximité des gradateurs, des moteurs) et une paire torsadée de précision (twist pitch constant). Pour une installation fiable, utilisez toujours des câbles certifiés DMX (Adam Hall, Sommer Cable) et terminez la ligne par une résistance de 120 Ω (bouchon XLR avec résistance intégrée) pour éliminer les réflexions de signal.

Combien coûte un répartiteur professionnel pour l'événementiel ?

Le prix d'un répartiteur professionnel varie de 45 € à 850 € selon la capacité, la protection IP et les fonctionnalités intégrées. Un répartiteur basique CEE 16A vers 3× Schuko 230V en plastique IP44 coûte entre 45 € et 75 €, suffisant pour les petites installations intérieures (DJ, petit éclairage). Un répartiteur mobile CEE 16A triphasé avec 2× CEE 16A + 4× Schuko et protection FI 30 mA intégrée atteint 180 € à 280 € (marques PCE, Mennekes), standard pour les installations de scène moyennes. Les répartiteurs 32A triphasés avec 2× CEE 32A + 2× CEE 16A + 6× Schuko, boîtier caoutchouc IP67 et disjoncteurs individuels par circuit se situent entre 420 € et 650 €, indispensables pour les festivals et les événements en extérieur. Enfin, les répartiteurs haute capacité 63A avec protection différentielle type B (compatible gradateurs électroniques), boîtier aluminium et montage sur pied atteignent 750 € à 850 €, réservés aux alimentations principales de grandes scènes. Privilégiez les marques certifiées (PCE, Mennekes, Walther) avec traçabilité complète et documentation technique : un répartiteur non conforme expose à des sanctions pénales en cas d'accident et invalide les assurances responsabilité civile. Chez LTT, tous nos répartiteurs sont certifiés et bénéficient de la garantie 3 ans.

Quel câble multicore pour une scène de concert ?

Le choix d'un câble multicore (snake audio) pour une scène de concert dépend du nombre de canaux à transporter et de la distance entre la scène et la régie son. Un système 16/4 (16 canaux scène vers régie, 4 retours régie vers scène) convient pour les petites formations (groupe rock, orchestre de chambre) avec une distance maximale de 50 mètres. Un système 24/8 (24 canaux aller, 8 retours) est le standard pour les concerts moyens (big band, groupe avec nombreux instruments) jusqu'à 75 mètres. Les grandes productions (festivals, orchestres symphoniques) nécessitent des systèmes 32/16 voire 40/8 sur des distances pouvant atteindre 100 mètres. Les câbles professionnels Adam Hall K3 MMF ou Sommer Cable Epilogue intègrent un blindage par paire (réduction des diaphonies à moins de -60 dB), une gaine en polyuréthane résistante à l'abrasion (durée de vie de 5 à 10 ans en usage intensif) et des repères de numérotation clairs sur le stage box et les queues individuelles. La section des conducteurs (0,22 mm² à 0,34 mm²) influence la qualité sonore : privilégiez 0,34 mm² pour les longues distances (moins de perte en haute fréquence). Coût indicatif : 12 € à 18 € le mètre pour un 24/8 professionnel, soit 900 € à 1 350 € pour un snake de 75 mètres avec stage box et breakout. Complétez l'installation par des protections de câble (rampes, gaines) aux points de passage du public pour éviter les arrachements.

// Countdown for Black Deals
